41 00 ... 替换盲铆钉

需要的专用工具：

  • 2 348 128
  • 72 1 210
注意！

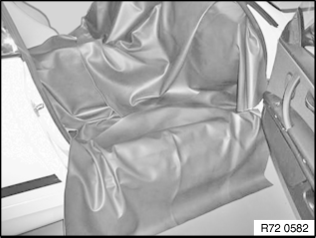

铺上保护垫，防止内部装备吸附钻掉的铆钉的金属屑和损坏。
在相应工作范围内铺设保护垫：
-
仪表板
-
门槛范围
-
车厢内部

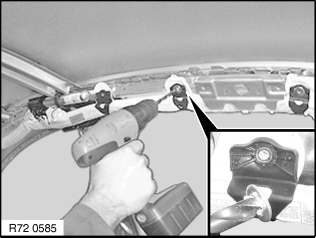

图示为头部安全气囊的折叠套件支架：
用一个 10 mm 的麻花钻将铆钉头钻至铆钉杆。

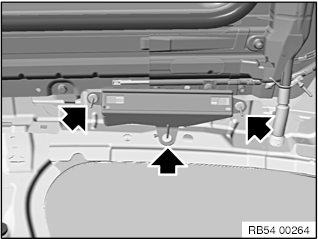

图示为把手支架：
用一个 10 mm 的麻花钻将铆钉头钻至铆钉杆。

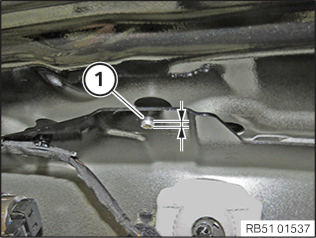

给所有盲铆钉 (1) 直至车身的凸起钻孔。
安装说明：

用底色涂敷侧架上的油漆破损处。


提示：

分别按照可接触性用专用工具  2 348 128 或 72 1 210 移除铆钉头。
在利用专用工具无法够到的区域，首先必须在埋头铆钉区域内加入 空腔泡沫 HS3，随后立刻敲出埋头铆钉。

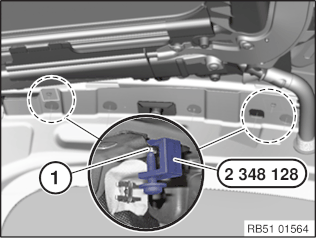

用专用工具 2 348 128 拆下埋头铆钉：
用专用工具  2 348 128 顶出并拆下铆钉头 (1) 。
用专用工具 72 1 210 拆下埋头铆钉：

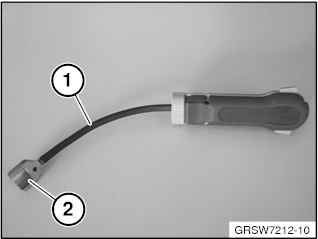

专用工具 72 1 210 的杆 (1) 能够灵活地与车身轮廓相匹配。
提示：

在收集盘 (2) 中装入丁基树脂，以便固定铆钉头并防止脱落。


将专用工具  72 1 210 穿过车身并插入固定点旁的孔内。
将专用工具从后部装到空腔中的铆钉头上。
提示：

为了在抽出过程中将专用工具固定在铆钉头上，您需要一位助手。
注意收集盘在铆钉头上的正确位置。

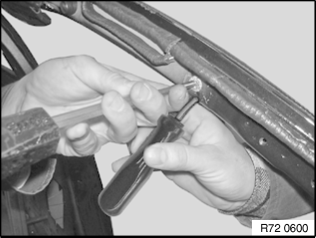

将铆钉芯用锤子和 6 mm 冲子冲掉，落入收集盘中。
将专用工具小心地从车身中抽出，以免铆钉头从收集盘中脱落。
提示：

如果在抽出专用工具时铆钉头从收集盘落入侧架中，则必须对这个区域进行完全的泡沫处理。
空腔的泡沫处理方法参见下面的工作步骤。

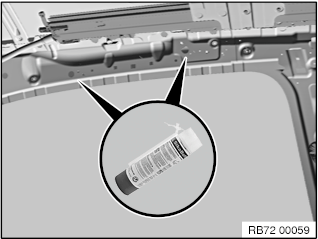

使用空腔防腐剂 (参见 BMW Group 零件部) 制造泡沫。
如有必要，也可以使用空腔泡沫 (参见 BMW Group 零件部)。


将软管安装到泡沫罐上。
将软管穿过车身柱的孔。
用填充料填充空腔。
警告！

泡沫罐必须对着一块硬纸板完全排空，并且泡沫和罐在硬化后要作为垃圾妥善处理。
如果不完全排空，泡沫罐可能爆炸。

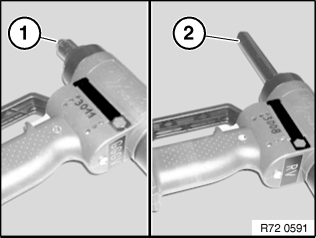

铆枪一览图：
用铆枪铆接气体发生器壳体和折叠套件支架 (参见 BMW 修理厂目录)。
进行不同的操作时要更换铆枪头。
使用以下部件铆接气体发生器壳体：
1.)
17/36 套口和短杆
铆接折叠套件支架使用：
2.)
17/40 套口和长杆
