51 31 ... 利用钢丝把手拆卸车窗玻璃

需要的专用工具：

  • 2 336 541
警告！
在装备安全气囊系统的车辆上操作时注意 安全提示 (有伤害危险)。
为了自身的安全，始终戴防护眼镜和防护手套。
注意！
操作边缘锋利的工具和切割钢丝时要注意（头部安全气囊和车窗玻璃有损坏危险）。
注意！
注意车辆专用维修说明！
防止内部和外部工作范围（车身、饰件、电缆等等）损坏。
根据使用地区，除钢丝外也可以使用 切割绳。
使用切割绳可避免车身损坏。
不要将切割绳拉到尖锐边缘上（有撕裂危险）！
所使用的工具：
  • 牵拉把手钢丝
  • 仪表盘保护
  • 穿线器（专用工具 2 336 541）
使用 吸力装置 (51 3 010) 取出车窗玻璃。
为了使吸取件最佳地粘附在车窗玻璃上，要始终保持二者干燥与清洁。
固定车窗玻璃（必要时，使用胶带），防止脱落。
将切割钢丝拉入车内：
-
用钳子够到钢丝
（不易接触到时：用钢丝牵引锥 2 336 541 刺穿粘结剂条。）
-
钢丝末端(1)必须朝向车窗玻璃弯折
-
必要时加热钢丝末端(1)，从而刺穿粘结剂条(2)
-
将钢丝的大约一半拉入车厢内部
提示：

使用切割绳时，始终用钢丝牵引锥 2 336 541 将其拉入。


钢丝牵引锥的使用：
将钢丝末端弯曲约 10 mm，然后装入带凹口的尖部。
将钢丝牵引锥以均匀的压力切入粘结剂条，此时钢丝末端 (弯曲部分) 必须朝着车窗玻璃。
安装钢丝把手：

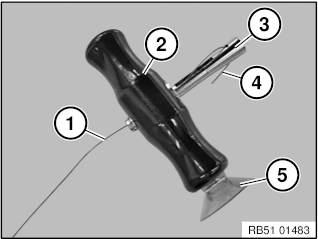

如图所示，将切割钢丝 (1) 穿入把手 (2) 和夹紧元件 (3)。
将把手 (2) 退回至夹紧元件 (3) 上方并夹紧钢丝末端 (4)。
受伤危险！
钢丝末端 (4) 不得从把手 (2) 内凸出。
各个工作步骤期间，可利用吸盘 (5) 将把手 (2) 固定在车窗玻璃上或车身上。由此避免损坏油漆。
将第二个钢丝把手安装在另一个钢丝末端。
在助手的帮助下完成工作。

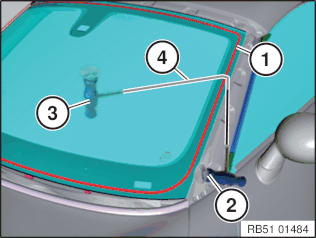

必须沿切割方向以尽量小的角度 (>45°) 将切割钢丝 (4) 引向粘结剂条 (1)。
通过拉动把手 (2) 割断粘结剂条 (1)，并同时利用把手 (3) 固定住。
利用把手 (3) 回拉切割钢丝 (4)，并注意切割钢丝 (4) 始终保持应力。
用相同的方式割断余下的粘结剂条。
