61 12 013
更换蓄电池负极导线
警告！
注意车辆蓄电池操作的
安全提示
。
注意
车辆电池的连接和断开
提示。
注意关于
智能型蓄电池传感器
(IBS) 的提示。
需要的准备工作：
拆卸蓄电池盖板
拆卸：

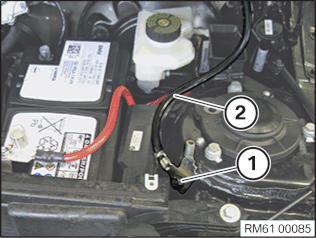

松开膨胀铆钉。
拆下密封件 (1) 的定位件。
松开螺母 (1)。
松脱插头 (3)。
将蓄电池负极导线 (2) 从车辆电池上取下。
松开螺母 (1)。
拆卸蓄电池负极导线 (2)。
安装：
接合蓄电池负极导线 (2)。
拧紧螺母 (1)。
拧紧力矩
61 21 2AZ
。
将蓄电池负极导线 (2) 插到车辆电池上。
拧紧螺母 (1)。
拧紧力矩
61 21 1AZ
。
连接插头(3)。
接合密封件 (1) 的定位件并利用膨胀铆钉固定。
所需的修整：
安装蓄电池盖板
