64 53 551 拆卸和安装/更新空调冷凝器（带有干燥剂）

需要的专用工具：

  • 00 9 030
警告！

受伤危险！
制冷循环回路处在高压下！
避免接触制冷剂和冷冻油。
注意安全提示：
  • 操作制冷剂
  • 有关冷冻油的工作


注意！

有损坏危险！
只有冷暖空调已按规定充注制冷剂后，才能重新起动发动机。
注意打开制冷循环回路和更换其部件的提示！


提示：

干燥剂无法单独更换。


需要的准备工作：

  • 排放冷暖空调
  • 拆下 前部保险杠饰件
  • 拆下 进气消音器壳
  • 拆下 横向连接件


拆卸：

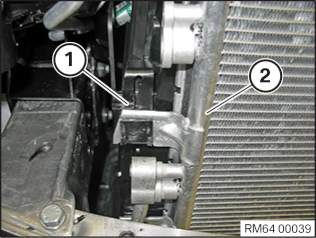

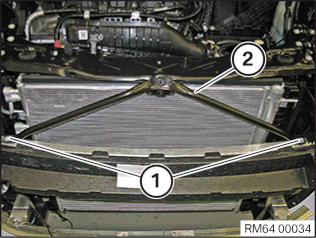

松开螺栓 (1)。
取下压杆 (2)。

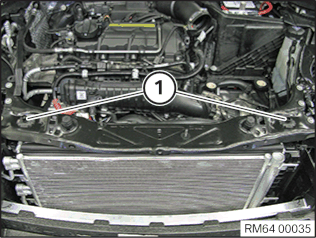

松开螺栓 (1)。

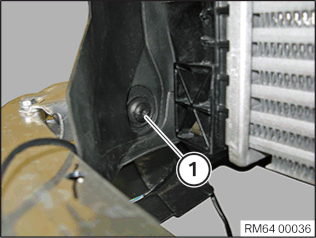

松开螺栓 (1)。

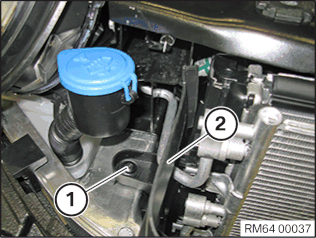

松开螺栓 (1)。
抽出空气导管 (2)。

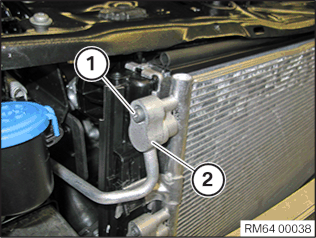

松开螺栓 (1)。
拆下制冷剂管路 (2)。
从后部稍微向前按压水箱。
将左右卡子 (1) 解除联锁。
将冷凝器 (2) 向上略微拉起。
松开螺栓 (1)。
取下冷凝器 (2)。
安装：

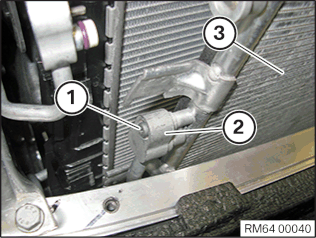

定位冷凝器 (3)。
装上制冷剂管路 (2)。
拧紧螺栓 (1)。
拧紧力矩  64 53 3AZ。
提示：

不得损坏水箱和冷凝器上的肋条。
更换密封环。
为了无损坏地装配密封环，请使用专用工具 00 9 030。


冷凝器 (2) 左右必须嵌入卡子 (1)。
装上制冷剂管路 (2)。
拧紧螺栓  (1)。
拧紧力矩  64 53 3AZ。
提示：

更换密封环。
为了无损装配密封环，请使用专用工具  00 9 030。


穿入空气导管 (2)。
拧紧螺栓  (1)。
拧紧螺栓  (1)。
拧紧螺栓 (1)。
定位支柱 (2)。
拧紧螺栓 (1)。
所需的修整：

  • 对空调器抽真空和加注制冷剂
  • 安装 前部保险杠饰件
  • 安装 横向连接
  • 安装 进气消音器壳
