31 12 000 拆卸和安装左或右横向摆臂

需要的专用工具：

  • 31 2 230
需要的准备工作：

  • 拆下 前轮
  • 拆下 前部机组防护板


拆卸：

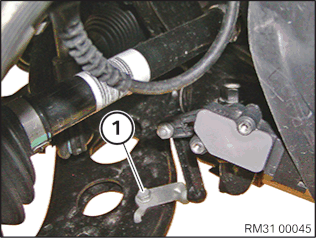

仅限右侧带高度传感器时：
松开螺栓 (1)。
将横向摆臂上取下支架。

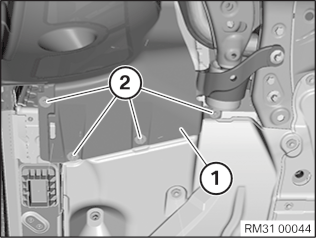

松开轮罩盖 (1) 上的螺栓 (2)。
将轮罩盖 (1) 弯向一侧。

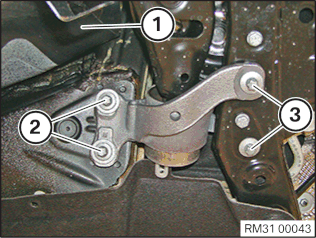

松开螺栓  (2) 和 (3)。
注意！

注意螺栓 (3) 的安装位置！长度不同。


松开螺栓 (4)。
松开螺母 (2)。
将螺栓 (3) 从摆动轴承中拉出。
松开摆动轴承中的横向摆臂 (1)。
-
必要时使用专用工具 31 2 230 张开摆动轴承。
拆下横向摆臂 (1)。
安装：
定位横向摆臂 (1)。
止推轴承横向摆臂 (1) 与前桥架梁对齐。
零件：更新螺栓 (4)。
旋入螺栓 (4)。
-
螺栓 (4) 尚未拧紧
零件：更换螺栓 (3)。
拧紧螺栓 (3)。
拧紧力矩 31 12 3AZ
将轮罩盖 (1) 弯向一侧。
零件：更换螺栓 (2)。
拧紧螺栓 (2)。
拧紧力矩 31 12 4AZ
将车轮转向节的导向轴颈插入摆动轴承。
零件：更新螺栓 (3)。
将螺栓 (3) 连带垫圈插入摆动轴承。
注意！

垫圈必须位于螺栓头与摆动轴承之间。
注意螺栓 (3) 的插入方向。将螺栓 (3) 沿行驶方向从后部插入。


零件：更新螺母 (2)。
旋上螺母(2)。
拉紧螺栓连接。
-
通过螺栓 (3) 拉紧。
拧紧力矩  31 12 1AZ
将车辆调到 标准位置。
将螺栓 (4) 拧紧到标准位置。
拧紧力矩 31 12 2AZ
拧紧轮罩盖 (1) 上的螺栓 (2)。
仅限右侧带高度传感器时：
借助凸耳对准支架与横向摆臂上的相应开口。
拧紧螺栓  (1)。
拧紧力矩 37 14 5AZ
所需的修整：
  • 安装 前部机组防护板
  • 安装 前轮
  • 执行 车轴测量
