51 45 030 拆卸和安装仪表板饰件
在饰板件上进行维修工作时注意不要（例如由于使用锋利的工具）刮坏或损坏看得见的表面。
拆卸：
需要的准备工作：

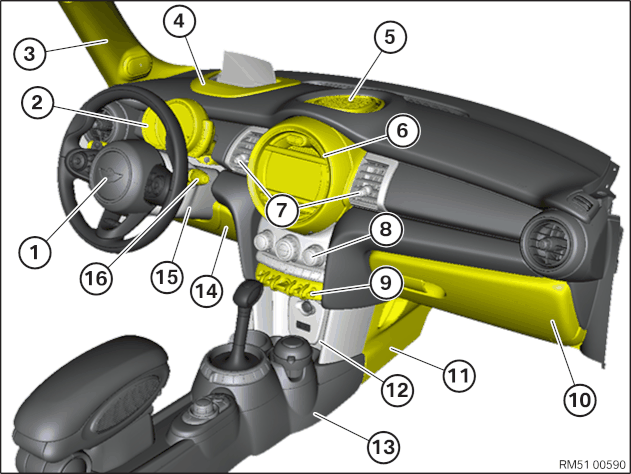

作为准备工作必须拆卸下面列出的部件。
如果装备系列装有 BMW 平视显示系统，就要确保 BMW 平视显示系统已磨合。
1
安全气囊和 方向盘
9
中央控制台开关中心
2
组合仪表
10
手套箱及壳体
3
左侧/右侧A柱饰件
11
左侧/右侧 中央控制台饰件
4
BMW 平视显示系统的盖板
12
装置支架
5
中音扬声器
13
中央控制台整体
6
中央仪表和 主机
14
下部仪表板饰板
7
左侧/右侧中间新鲜空气格栅
15
转向柱饰件
8
空调器操作面板
16
转向柱开关中心

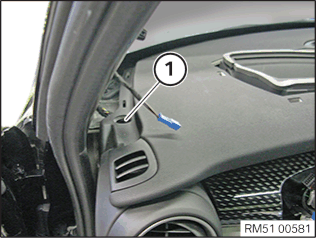

松开螺栓 (1)。
提示：

如图所示的左侧操作，以相同方式进行右侧上的操作。

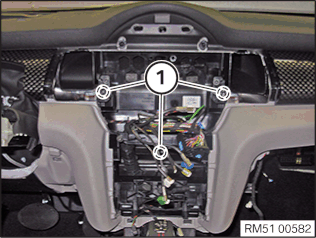

松开螺栓 (1)。

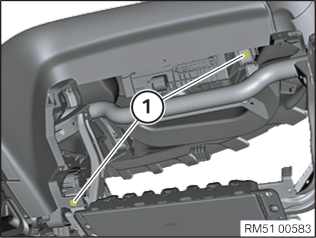

松开前乘客侧上的螺栓 (1)。
提示：

为使图示更清晰，此处为已拆卸状态。因此电线束未显示在图像上。

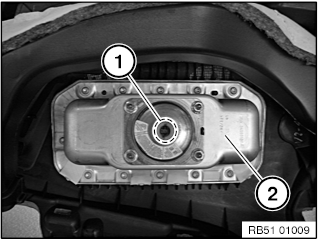

断开前乘客安全气囊 (2) 的插头连接 (1)。

仅美规规格（无插图）：
脱开前乘客安全气囊 (2) 的 3 个插头连接 (1)。

（注意有关 安全气囊插头连接的提示）。

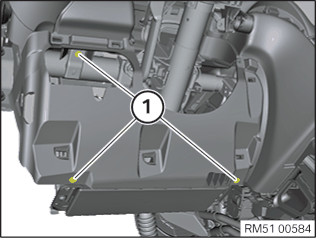

松开驾驶员侧的螺栓 (1)。

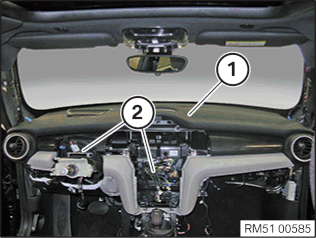

在第二人的帮助下取下仪表板 (1)，同时抽出所有电气导线 (2)。
安装：
提示：

图像仅作为参考。

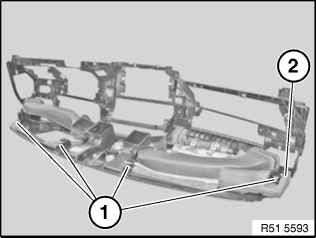

注意仪表板饰件 (2) 导向件 (1) 在相应前围定位件中的正确位置。
注意密封件在空气道上的位置是否正确。
正确嵌入并安装仪表板 (2) 中间的泡沫塑料成型部件。


在第二人的帮助下插入仪表板 (1)，同时插入所有电气导线 (2)。
提示：

由中间向外用螺栓拧紧仪表板 (1)。
注意所有电气导线 (2) 敷设是否正确。


拧紧驾驶员侧的螺栓 (1)。
拧紧力矩  51 45 1AZ。
提示：

为使图示更清晰，此处为已拆卸状态。此处电线束未显示在图上。


连接并联锁前乘客安全气囊 (2) 的插头连接 (1)。

仅美规规格（无插图）：
连接并联锁前乘客安全气囊 (2) 的 3 个插头连接 (1)。

（注意 安全气囊插头连接的提示）。
拧紧前乘客侧的螺栓 (1)。
拧紧力矩  51 45 1AZ。
拧紧螺栓 (1)。
拧紧力矩  51 45 1AZ。
拧紧螺栓 (1)。
拧紧力矩  51 45 1AZ。
提示：

如图所示的左侧操作，以相同方式进行右侧上的操作。


所需的修整：

作为修整必须安装下面列出的部件。
1
安全气囊和 方向盘
9
中央控制台开关中心
2
组合仪表
10
手套箱及壳体
3
左侧/右侧A柱饰件
11
左侧/右侧 中央控制台饰件
4
BMW 平视显示系统的盖板
12
装置支架
5
中音扬声器
13
中央控制台整体
6
中央仪表和 主机
14
下部仪表板饰板
7
左侧/右侧中间新鲜空气格栅
15
转向柱饰件
8
空调器操作面板
16
转向柱开关中心
