51 45 075 拆卸和安装 (更新) 仪表板支架
需要的准备工作：

  • 拆卸 驾驶员侧风窗框板盖板
  • 拆下 仪表板饰板
  • 脱开 安全气囊控制单元上的插头连接
视车型而定：
  • 脱开 护膝安全气囊模块上的插头连接
  • 拆卸 平视显示系统


拆卸：

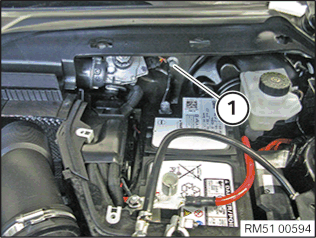

松开前围上的螺栓 (1)。

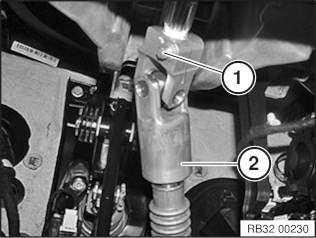

松开紧固螺栓 (1)。
松开转向柱的转向轴 (2)。

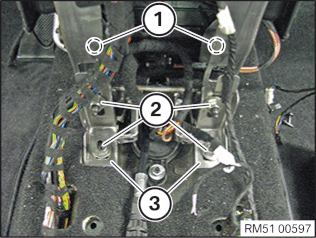

松开螺母（1 和 2）。
拆下弓形托架 (3)。

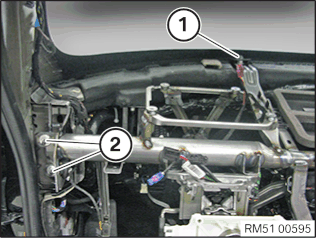

拆下盖板 (1) 并松开下面的螺母。
松开螺母 (2)。

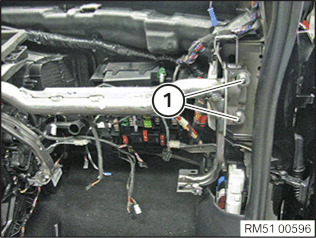

松开螺母 (1)。
将所有导线支架从架梁 上松开。

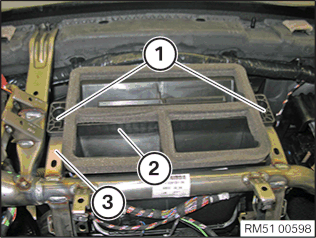

松开螺栓 (1)。
略微抬起冷暖空调器 (2) 并向后抽出架梁 (3)。
如有必要，松开其他导线支架并拆卸架梁 (3)。
安装：
插入架梁 (3)。
冷暖空调器 (2) 在螺栓连接区域 (1) 内正确定位在架梁 (3) 上。
拧紧螺栓 (1)。
拧紧力矩  51 45 6AZ。
注意电缆敷设是否正确。
将导线支架嵌入架梁中。
拧紧螺母  (1)。
拧紧力矩  51 45 6AZ。
插入弓形托架 (3)。
拧紧螺母 (2)。
拧紧力矩  51 45 3AZ。
拧紧螺母  (1)。
拧紧力矩  51 45 4AZ。
拧紧螺母 (1) 并安装附属盖板。
拧紧力矩  51 45 5AZ。
拧紧螺母 (2)。
拧紧力矩  51 45 4AZ。
拧紧前围上的螺栓 (1)。
拧紧力矩  51 45 2AZ。
提示：

-
当重新使用转向轴时，清除转向轴两个螺纹上的参与螺栓防松剂。
-
紧固螺栓必须位于转向柱的凹槽中。


推动转向轴到转向柱上。
拧紧螺栓  (1)。
零件： 更新螺栓 (1)。
拧紧力矩  32 31 3AZ。
所需的修整：
视车型而定：
  • 连接 护膝安全气囊模块上的插头连接
  • 安装 平视显示系统
对于所有车型：
  • 连接 安全气囊控制单元上的插头连接
  • 安装 仪表板饰板
  • 安装 驾驶员侧风窗框板盖板
