64 51 520
拆卸和安装/更换膨胀阀
需要的专用工具：
00 9 030
64 1 140
警告！
受伤危险！
制冷循环回路处在高压下！
注意
操作制冷剂 R 134a
的安全提示。
避免接触制冷剂和冷冻油。
注意
操作冷冻油
的安全提示。
注意！
有损坏危险！
只有冷暖空调已按规定充注制冷剂后，才能重新起动发动机。
注意打开制冷剂循环回路和更换其部件的
提示
！
提示：
如果冷暖空调敞开时间超过 24 小时：
更
新冷暖空调的干燥剂。
需要的准备工作：
抽出
冷暖空调的制冷剂
拆卸
配电器
拆卸：

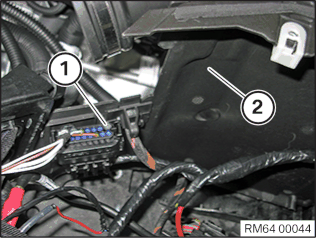

将插头连接 (1) 向上从盖板 (2) 上取下。
拆下饰板 (2)。

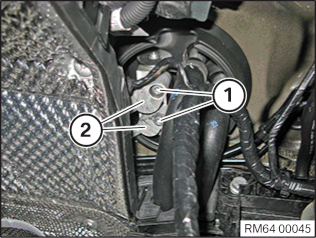

松开螺栓 (1)。
拆下制冷剂管路(2)。

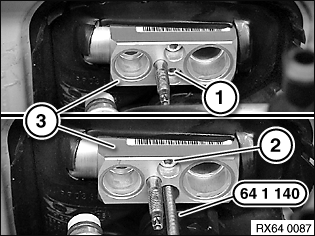

松开螺栓 (1) 并旋入专用工具
64 1 140
。
松开螺栓 (2) 并将膨胀阀 (3) 向前抽出。
安装：
提示：
更新孪生管 (2) 上的所有密封环。
为了无损装配密封环，请使用专用工具
00 9 030
。

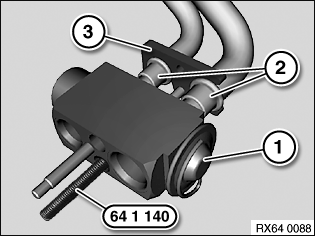

小心地装入膨胀阀 (1)。
用专用工具
64 1 140
固定住固定板 (3)，并用一个螺栓固定膨胀阀 (1)。
松开专用工具
64 1 140
。
拧紧膨胀阀 (3) 上的螺栓（1 和 2）。
拧紧力矩
64 11 2AZ
。
提示：
注意膨胀阀在密封件上的正确位置。
定位制冷剂管路 (2)。
拧紧螺栓 (1)。
拧紧力矩
64 11 1AZ
。
提示：
更换密封环。
为了无损装配密封环，请使用专用工具
00 9 030
。
正确定位盖板 (2)。
将插头连接 (1) 向下安装在盖板 (2) 上。
所需的修整：
对冷暖空调抽真空和加注制冷剂
安装
配电器
