33 53 000 拆卸和安装或更新左后或右后螺旋弹簧

需要的专用工具：

  • 2 358 630
注意！

-
仅在腐蚀断裂时才必须更新相应车桥的两个螺旋弹簧！
-
如果更新了后部螺旋弹簧，就应同时更新上下弹簧基座。



提示：

螺旋弹簧的配合在计算机管理零件目录 (ETK) 中的 "弹簧表" 项下根据输入的底盘号码和选择相应车辆的特种装备 SA 进行。


需要的准备工作：

  • 拆下 后轮。


拆卸：

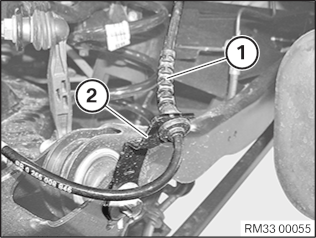

从支架 (2) 中松开车轮转速传感器 (1)。
  • 在右侧还将摩擦片磨损指示器的电缆从支架上松开。

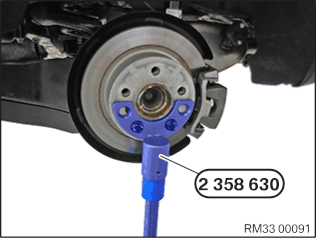

将专用工具  2 358 630 用车轮螺栓固定在从动法兰上。
用专用工具 2 358 630 和修理厂用汽车举升台将纵向摆臂支撑在轮毂上。

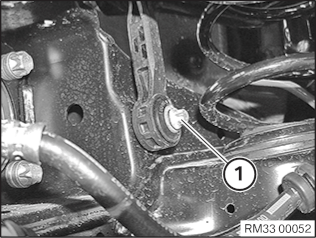

松开纵向摆臂上稳定杆的支撑杆的螺栓 (1)。

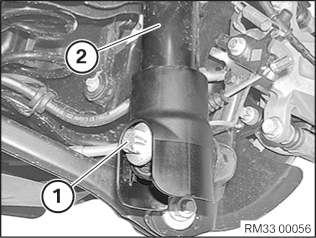

将减震器 (2) 通过螺栓 (1) 旋出从纵向摆臂松开。
降低修理厂用汽车举升台和专用工具 2 358 630。
将修理厂用汽车举升台置于一侧。
提示：

专用工具 2 358 630 可以在轮毂上保持安装。

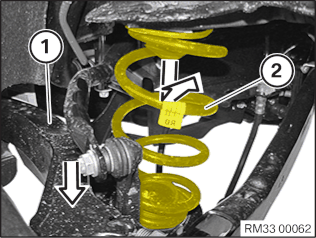

轻轻向下拉纵向摆臂 (1)。
拆下螺旋弹簧 (2)。
安装：
注意！

可能错误安装！

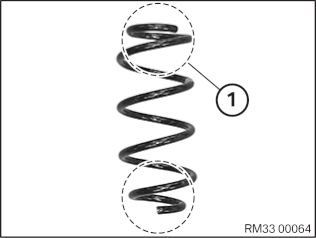

上部螺旋弹簧端 (1) 是平的。

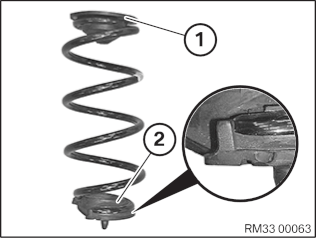

零件： 更换弹簧片：更换上弹簧基座 (1) 和下弹簧基座 (2)。
将上弹簧基座 (1) 和下弹簧基座 (2) 插装到螺旋弹簧上。
下弹簧基座的极限位置必须紧贴螺旋弹簧端部！

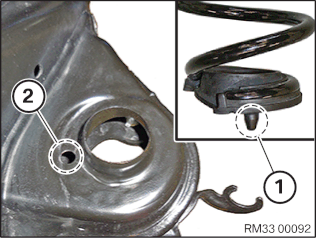

安装弹簧片时，下弹簧基座的定位销 (1) 必须插入孔 (2)。

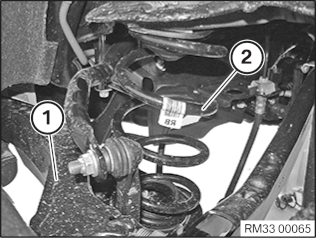

轻轻向下拉纵向摆臂 (1)。
装上螺旋弹簧 (2)。
修理厂用汽车举升台装入专用工具 2 358 630。
用专用工具 2 358 630 和修理厂用汽车举升台向上按压纵向摆臂，直至可以将减震器拧接在纵向摆臂上。
拧紧螺栓 (1)。
拧紧力矩 33 52 1AZ
稳定杆的支撑杆定位在纵向摆臂上。
拧紧螺栓 (1)。
拧紧力矩 33 55 2AZ
降低并移开修理厂用汽车举升台。
拆下专用工具 2 358 630。
所需的修整：
  • 安装 后轮。
