33 32 076 拆卸和安装/更新左上部横向摆臂
提示：

如果将上部横向摆臂从后桥架梁上松开，则装配后必须进行一次 底盘测量。


需要的准备工作：

  • 拆下 后轮。
  • 拆下 排气装置。


拆卸：

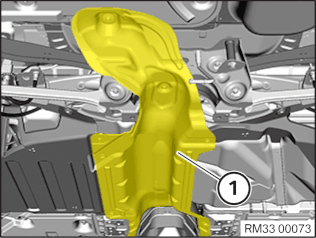

拆下隔热板 (1)。

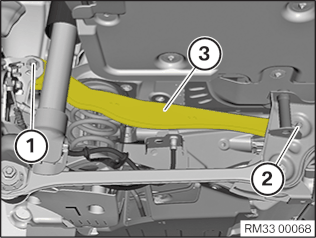

松开螺母并拧出螺栓 (1)。
松开螺母并拧出螺栓 (2)。
取下横向摆臂 (3)。
安装说明：

将螺栓连接 (2) 拧紧到 标准位置。


安装：
校准横向摆臂 (3)。
插入螺栓 (1) 并旋上螺母。
  • 尚未以扭矩拧紧！
零件：更换螺母。
插入螺栓 (2) 并旋上螺母。
  • 尚未以扭矩拧紧！
零件：更换螺母。
将车辆调到 标准位置。
将螺栓(1)和(2)的螺母拧紧到标准位置。
拧紧力矩 33 32 1AZ
拧紧力矩 33 32 3AZ
安装隔热板 (1)。
所需的修整：
  • 安装 排气装置。
  • 安装 后轮。
  • 执行 底盘测量。
