33 32 077 拆卸和安装/更换右上部横向摆臂
提示：

如果将上部横向摆臂从后桥架梁上松开，则装配后必须进行一次 底盘测量。


需要的准备工作：

  • 拆下 后轮。
  • 拆卸 右侧油箱盖板。
  • 如有必要，拆下应急备用轮胎。


拆卸：

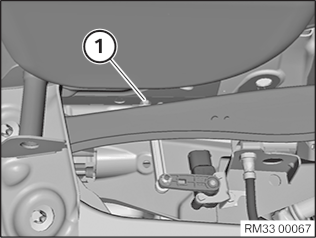

仅限右侧带高度传感器时：
从横向摆臂上松开铰接杆的螺栓 (1)。

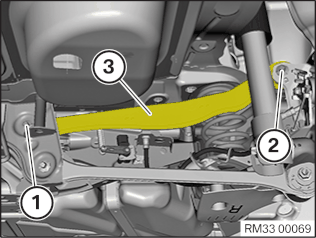

松开螺母并拧出螺栓 (2)。
松开螺母并拧出螺栓 (1)。
拆下横向摆臂。
安装说明：

将螺栓连接(1)和(2)拧紧到 标准位置 。


安装：
校准横向摆臂 (3)。
插入螺栓 (2) 并旋上新的螺母。
  • 尚未以扭矩拧紧！
零件：更换螺母。
插入螺栓 (1) 并旋上新螺母。
  • 尚未以扭矩拧紧！
零件：更换螺母。
将车辆调到 标准位置。
将螺栓(1)和(2)的螺母拧紧到标准位置。
拧紧力矩 33 32 1AZ
拧紧力矩 33 32 3AZ
仅限右侧带高度传感器时：
拧紧横向摆臂上的铰接杆螺栓 (1)。
拧紧力矩 37 14 5AZ
装配完成之后：
  • 安装 右侧燃油箱盖板。
  • 安装 后轮。
  • 如有必要，安装应急备用轮胎。
  • 执行 底盘测量。
