33 32 087 拆卸和安装或更新右下部横向摆臂
提示：

如果将下部横向摆臂从后桥架梁 / 纵向摆臂上松开，则装配后必须进行一次 底盘测量。


需要的准备工作：

  • 拆下 后轮。
  • 拆下 右侧油箱盖板 。


拆卸：
标记偏心调整垫圈相对于纵向摆臂的位置，方便接下来的后桥调整。

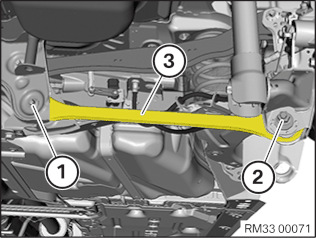

松开螺母并拧出螺栓 (1)。
-
如有必要，拆卸应急备用轮胎的滑离斜面。
松开螺母 (2)。
取下偏心垫圈并旋出螺栓。
取下横向摆臂 (3)。
安装说明：

将螺栓连接(1)和(2)拧紧到 标准位置 。


安装：
校准横向摆臂 (3)。
插入螺栓 (2) 并插上偏心调整垫圈。
根据标出的位置校准偏心调整垫圈。
拧紧标准位置的螺母(2)(在车轴测量时)。
零件：更新螺栓和螺母 (2)。
拧紧扭矩 33 32 2AZ
插入螺栓 (1)。
-
如有必要，安装应急备用轮胎的滑离斜面。
旋上新的螺母。
  • 尚未以扭矩拉紧！
零件：更换螺母。
将车辆调到 标准位置。
将螺栓的螺母 (1) 拉紧到标准位置。
拧紧力矩 33 32 3AZ
所需的修整：
  • 安装 右侧油箱盖板。
  • 安装 后轮。
  • 执行 底盘测量。
