84 10 700 拆卸和安装/更换底板

需要的专用工具：

  • 00 9 340
注意！

注意有关静电损坏防护 （ESD 保护） 的提示！


需要的准备工作：

  • 拆下 中间扶手


拆卸：

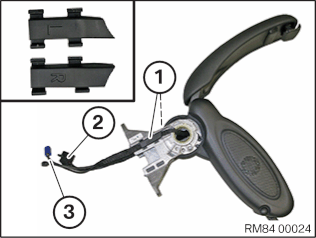

松脱导线支架 (1) 并抽出连接导线 (2；3) 直至底板处。

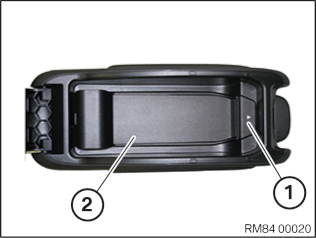

如有必要，按下按钮 (1) 并且取下盖板 (2)。

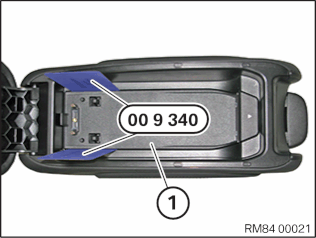

使用专用工具 00 9 340 从两侧将底板 (1) 从中间扶手上脱开。
侧向将底板 (1) 转开。

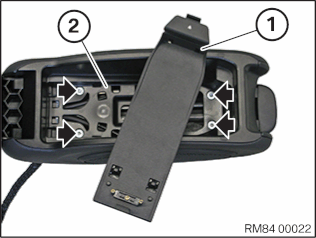

松开壳体上部件的螺栓 (2)。

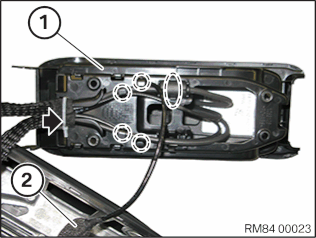

抬起壳体上部件 (1)，必要时松开导线扎带。
解锁并脱开连接到风扇的电缆 (2)。
松脱壳体上部件 (1) 底部的所有电缆。
抽出全部电缆并取下底板。
安装：
穿入所有电缆和底板。
嵌入壳体上部件 (1) 底部的所有电缆。
必要时使用导线扎带将电缆固定在壳体上部件 (1) 上。
将电缆 (2) 连接到风扇。
拧紧壳体上部件的螺栓 (2)。
将底板 (1) 接合到壳体上部件 (2) 中。
提示：

注意底板 (1) 在壳体上部件 (2) 中的正确位置和嵌入方式。


必要时，将盖板 (2) 接合到底板 (1) 中。
将连接导线 (2；3) 接合到中间扶手上并嵌入导线支架 (1)。
提示：

注意连接导线 (2；3) 的敷设是否正确。


所需的修整：
  • 安装 中间扶手
