65 11 080
拆下和安装（替换）车用收音机
需要的专用工具：
00 9 327
注意！
应注意有关
静电损坏防护(ESD 保护)
的提示！
注意！
只能在无灰尘的修理厂内进行装配。
为了避免损坏，不要触摸和弄脏显示区。
需要的准备工作：
拆卸
仪表板盖板
拆卸：

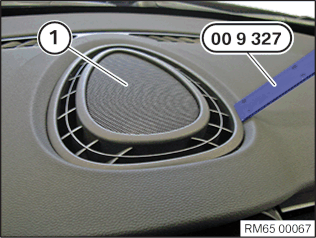

用专用工具
00 9 327
松脱盖板(1)并向上取下。

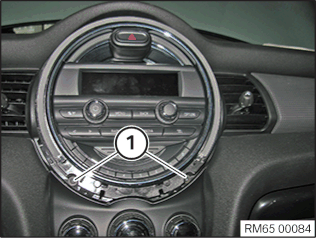

松开螺栓 (1)。
当装备选项附带镀铬盖板 (3)，或者生产日期为2015年7月以前的车辆，则：
铬饰板 (3) 必须从废部件改装到新零件上。
假若镀铬盖板 (3) 已损坏，则可通过电子零件目录进行个别订购。

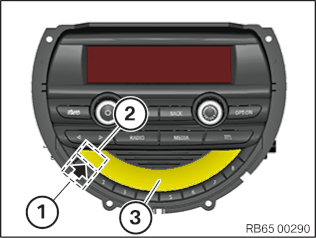

贴上胶带将范围 (1) 遮蔽。
如果盖板 (3) 可重复使用，就要贴上胶带将范围 (2) 遮盖。
用合适的工具在标记位置（箭头）小心地将盖板 (3) 提起。
将盖板 (3) 整个长度小心地提起并取出。
将拆下的盖板 (3) 安装到新零件上。

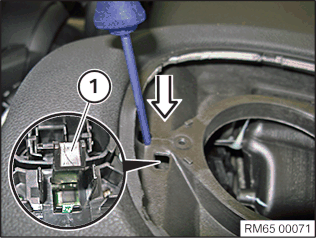

用螺丝起子将锁止件 (1) 沿箭头方向解除联锁，并同时向车厢内部拉动中央仪表。

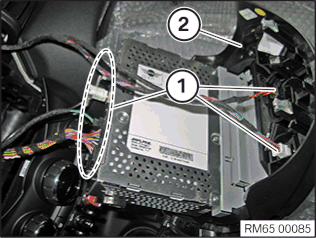

松脱插头连接 (1)。
取下中央仪表及收音机(2)。
在更新时：

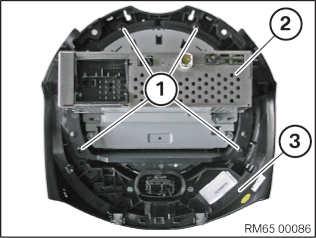

松开螺栓 (1)。
将收音机(2)从中央仪表(3)上取下。
安装：
在更新时：
将收音机(2)正确定位在中央仪表(3)上。
拧紧螺栓 (1)。
拧紧力矩
65 11 1AZ
。
将中央仪表上的插头连接 (1) 与收音机 (2) 连接并联锁。

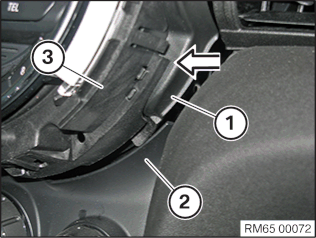

沿箭头方向按压中央仪表 (3) 左右的卡子 (1)。
卡子 (1) 必须嵌入空调操作面板 (2) 后部的左右两侧。
将上部中央仪表按压到仪表板上并使其嵌入。
拧紧螺栓 (1)。
拧紧力矩
65 11 2AZ
。

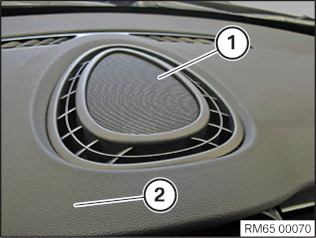

将盖板 (1) 在仪表板 (2) 上正确嵌入。
所需的修整：
安装
仪表板盖板
