54 13 085 拆卸和安装或更新整个全景车顶

需要的专用工具：

  • 2 354 941
需要的准备工作：

  • 降低 车顶内衬


拆卸：

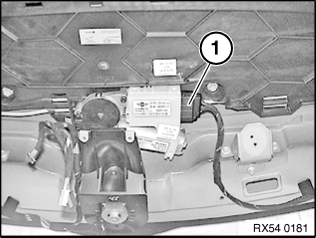

松脱插头 (1)。

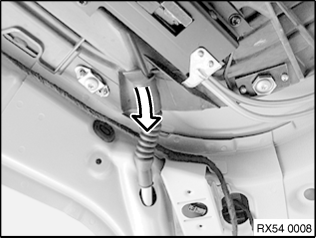

拔下左/右前部的排水软管。

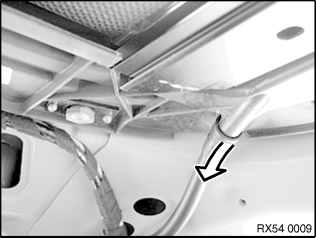

拔下左/右后部的排水软管。

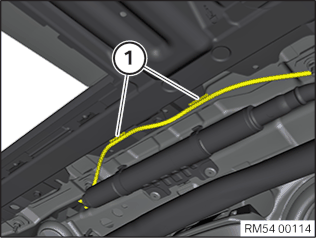

松开导线支架 (1)。
注意！

为了拆卸全景车顶，需要两位辅助工。

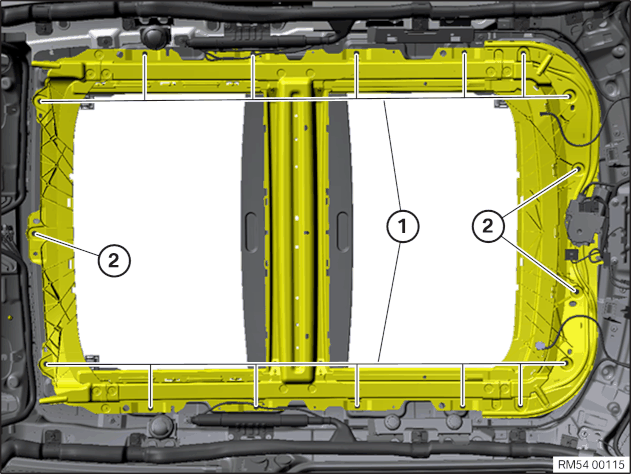

全景车顶概览：

-
松开螺栓 (1)。
-
由辅助工对全景车顶进行防脱落保护。
注意！
拆卸全景车顶时不要损坏周围的部件。
-
松开螺栓 (2)。
-
小心地降下全景车顶，并从车辆中向后通过后行李箱盖开口拆下。
安装：
提示：

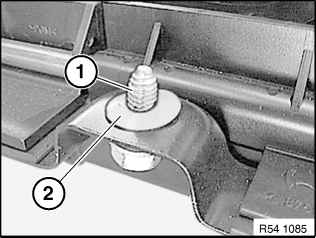

为了防止嘎嘎作响，在安装前必须用塑料垫圈 (2) 固定所有螺栓 (1)。
如果批量螺栓不够，则可以使用 ”维修螺栓” (较大螺纹)。


注意！

为了安装全景玻璃天窗，需要两位辅助工。


全景玻璃天窗：

装入全景玻璃天窗并松弛拧上螺栓（1 和 2）。
全景车顶必须还能在车身开口中移动。
注意！
在装配全景车顶时不要压住电缆。
全景玻璃天窗：

提示：
必须根据不密封的情况将全景车顶与车身开口精确对正。

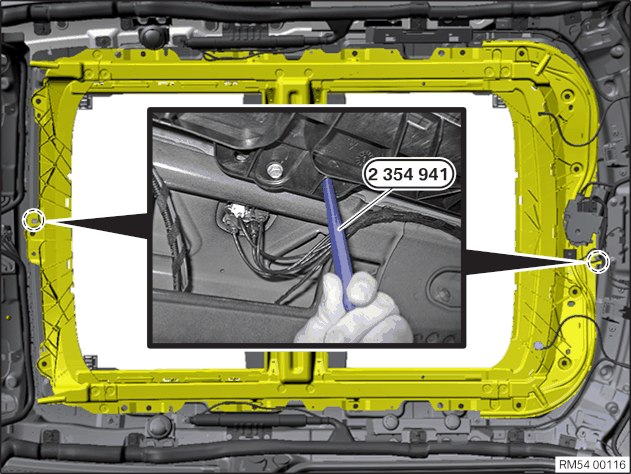

将专用工具  2 354 941 从对中孔中插入全景车顶和车身直至极限位置。
全景车顶自动浮起。
拧紧螺栓。
拧紧力矩  54 12 5AZ。
安放导线支架 (1)。
安放左/右后部的排水软管。
提示：

注意排水软管的正确位置！
排水软管安装不正确时车厢内部可能进水。


安放左/右前部的排水软管。
提示：

注意排水软管的正确位置！
排水软管安装不正确时车厢内部可能进水。


连接插头  (1)。
所需的修整：
  • 安装 车顶内衬
  • 初始化设置全景玻璃天窗
在更新时：
  • 进行 车辆编程 / 设码
