63 12 140 拆卸和安装 (更换) 左侧采用 LED 技术的大灯

需要的专用工具：

  • 2 361 198
  • 2 361 199
注意！

注意 灯泡/照明工具（外部照明）的安全提示！


注意！

注意 有关静电放电防护的提示。


需要的准备工作：

  • 检查车前盖调整


拆卸提示：

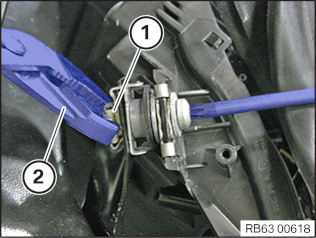

螺钉拧紧时，用水泵钳(2)在调节元件处固定住四角螺母(1)。
拆卸：

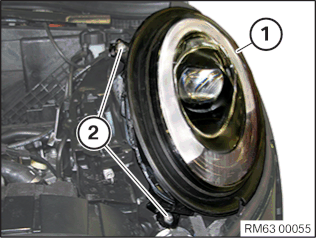

松开大灯(1)上的螺栓(2)。
解锁并脱开大灯(3)上的插头。
将导线支架从大灯(3)上松脱。

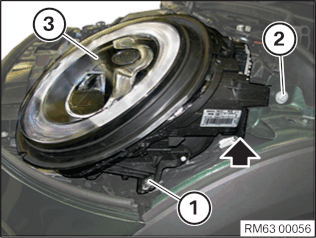

松开大灯 (3) 上的螺栓 (1；2)。
拆卸大灯 (3)。
仅在更换时：
  • 对于美规： 检查 水平调节装置是否卡住
  • 重新安装 前车灯电子设备控制单元
  • 如有必要，改装 LED 转弯照明灯模块
安装：
注意！

螺栓 (1) 和调节元件 (2) 禁止重新使用！
不要旋入螺栓 (1)！

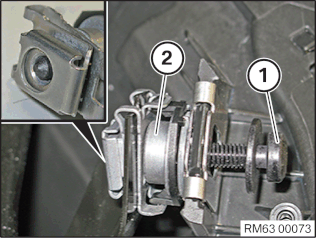

将螺栓 (1) 压入新的调节元件 (2) 中，直到可以感觉到极限位置。


接合大灯(1)。
将螺栓 (2) 压入新的调节元件中，直到可以感觉到极限位置——不要旋入！
将螺栓 (2) 接合到大灯 (3) 上。
将螺栓 (1) 压入新的调节元件中，直到可以感觉到极限位置——不要旋入！

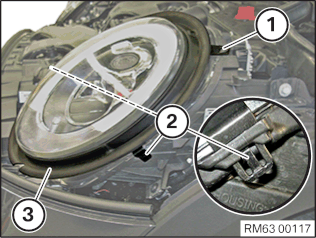

松开卡子(1; 2)。
取下大灯的密封件(3)。
提示：

拆卸铬环前检查下列内容：
  • 检查夹子(1)是否损坏。
  • 检查铬环位置是否固定。
如果有一项或两项检测不正常，则维修工作结束时更新铬环！
不要立即安装新的铬环！


松开嵌入 (1) 并将铬环从车前盖中取下。

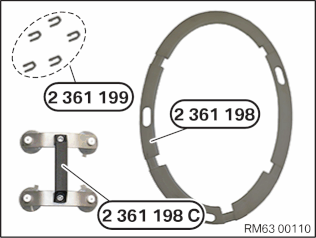

用于对齐大灯的专用工具包括：
各 1 个针对车辆左侧及右侧的装配辅助工具( 2 361 198)。
夹子套装（ 2 361 199）。
1x 吸提器 ( 2 361 198 C)。
提示：

为了正确装配装配辅助工具，已安装辅助凸耳(1)。


将装配辅助工具( 2 361 198)从外部装入前盖中。
将装配辅助工具借助夹子( 2 361 199)固定。
注意！

有损坏危险，前盖仅平放！

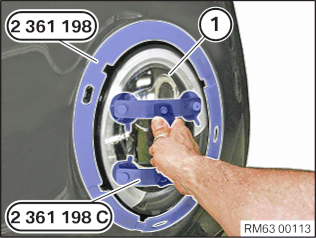

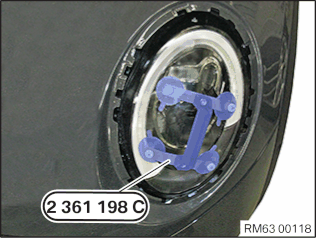

如图所示将吸提器( 2 361 198 C)安装在大灯(1)上。
注意！

有损坏危险，前盖仅平放！


将装配辅助工具( 2 361 198)从外部装入前盖中。
将装配辅助工具借助夹子( 2 361 199)固定。
提示：

注意装配辅助工具 ( 2 361 198) 和夹子 ( 2 361 199) 的正确位置。
夹子必须正确嵌入凹槽中。


将大灯(1)借助吸提器 ( 2 361 198_C) 抬起、对齐并固定住。
注意！

有损坏危险，小心地关闭前盖！


前盖必须在两侧正确关闭。
当正确关闭前盖时，大灯必须仍可在装配辅助工具中移动。
仅当无法移动大灯时，进行下一个工作步骤！
注意！

仅当无法在装配辅助工具内移动大灯时，执行该工作步骤！


小心地打开前盖。

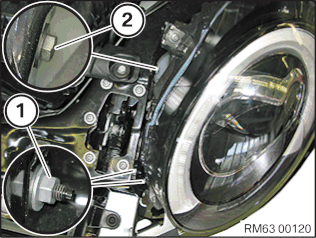

松开螺母 (1) 和螺栓 (2)。
将带有定位件的大灯稍向后移动。
拧紧螺栓 (1) 和螺母 (2)。
注意！

有损坏危险，小心地关闭前盖！


注意！

前盖必须在两侧正确关闭！

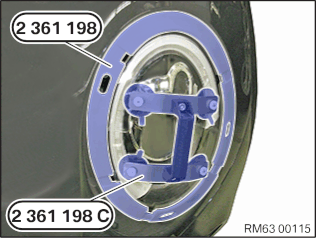

必要时校正大灯(1)的对齐情况，并借助吸提器( 2 361 198 C)固定在位置上。
将螺栓通过装配辅助工具( 2 361 198)的开口拧紧。
拧紧力矩 63 12 1AZ。
检查在装配辅助工具( 2 361 198)上的大灯对齐情况。
取下吸提器( 2 361 198 C)。
打开前盖。
安装大灯上的密封件(3)。
提示：

注意大灯上密封件(3)的正确嵌入(1; 2)。


拧紧大灯(3)上的螺栓(2)。
拧紧扭矩 63 12 2AZ。
连接插头并嵌入导线支架。

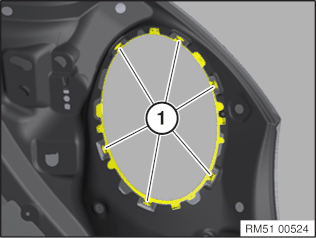

接合前盖中的铬环并通过轻轻按压嵌入到夹子(1)上。
提示：

拆卸铬环前检查下列内容：
  • 检查夹子(1)是否损坏。
  • 检查铬环位置是否固定。
如果有一项或两项检测不正常，则更新铬环！


所需的修整：

  • 进行 编程 / 设码。
  • 进行大灯调节。
