33 31 011 更换后桥架梁
需要的准备工作：

  • 拆卸 后轮 。
  • 拆卸 排气系统。
  • 拆下左右 油箱盖板。


拆卸：
拆下隔热板 (1)。
  • 拆下 所有横向摆臂。
松开手制动杆上的橡胶防尘罩。
松开驻车制动器拉线调整装置 (1)。
将制动踏板杆完全压到底并用踏板固定件固定。
提示：

当制动管路已重新连接时，才允许松开踏板固定件。
这可以防止当制动管路打开后制动液从储液罐溢出，使空气进入制动系统。

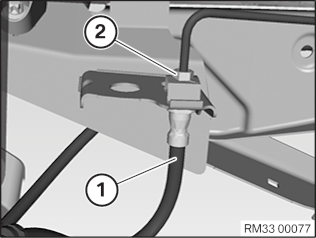

松开带孔螺母 (2)。
从制动管路上脱开左右制动软管 (1)。
沿箭头方向松脱连接器 (2) 中的左侧手制动器拉线 (1)，并将其取下。

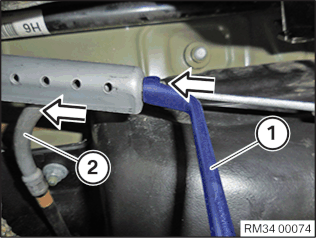

将弯头环形扳手 (1) (开口度 9) 插入左侧手制动器拉线的敞开端。
沿箭头方向将倒钩向下压。
沿箭头方向拆下中部手制动器拉线 (2)。
将左右手制动器拉线 (3) 从支架 (1) 上松开。
将锁止凸耳 (2) 向下压，并将手制动器拉线 (3) 取下。

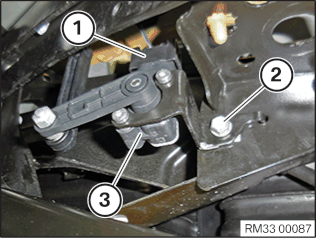

仅在配备后部高度传感器的情况下：
脱开插头（1）。
松开螺栓 (2)。
取下高度传感器。

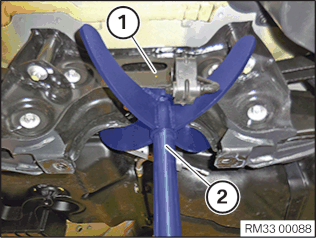

用修理厂用汽车举升台 (2) 支撑后桥架梁 (1)。
将螺栓 (1) 从后桥架梁 (2) 上松开。
将后桥架梁降低约 10 cm。
将螺栓 (1) 从稳定杆 (2) 上松开。

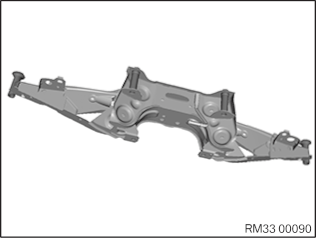

拆卸后桥架梁。
安装：
重新安装手制动器拉线支架。
必要时重新安装排气装置橡胶支架。
用修理厂用汽车举升台将定位在车辆上。
用螺栓 (1) 将稳定杆 (2) 在后桥架梁上拧紧。
拧紧力矩 33 55 3AZ
用螺栓 (1) 将后桥架梁 (2) 在车辆上拧紧。
拧紧扭矩  33 31 1AZ
放下修理厂用汽车举升台并移开。
仅在配备后部高度传感器的情况下：
对高度传感器进行定位。
拧紧螺栓  (2)。
拧紧力矩 37 14 3AZ
连接插头  (1)。
将左右手制动器拉线 (3) 挂入到支架 (1) 中。
将手制动器拉线 (3) 安装到支架中。
锁止凸耳 (2) 必须完全嵌入。
沿箭头方向将倒钩向下压。
沿箭头方向，将中部手制动器拉线 (2) 装入支架 (2) 中并令卡止。
注意！

倒钩 (3) 必须全部都嵌入。


沿箭头方向，将左侧手制动器拉线 (1) 装入连接器 (2) 中并令卡止至极限位置。
将左右制动软管 (1) 与制动管路连接。
拧紧带孔螺母 (2)。
拧紧扭矩  34 32 1AZ
松开踏板固定件。
  • 安装 所有横向摆臂。
安装隔热板 (1)。
所需的修整：
  • 制动系统排气。
  • 安装左侧和右侧 油箱盖板。
  • 安装 排气装置。
  • 装上 后轮。
  • 执行 底盘测量。
  • 调整 驻车制动器。
