51 16 165 拆卸和安装 (更新) 整个中央控制台
需要的准备工作：

  • 拆卸左侧和右侧 侧面中央控制台饰件
  • 拆卸 后部饮料杯架
  • 拆下 驾驶体验开关
  • 从中央控制台松开并拆出驻车制动杆的橡胶防尘罩
    仅针对带中间扶手的规格：
  • 拆下 中间扶手
    仅限带控制器的规格：
  • 拆下 控制器


拆卸：

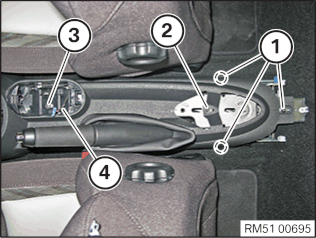

松开螺栓 (1)。
此外针对带中间扶手的规格：
松开螺栓 (2)。
此外针对带控制器的规格：
松开螺栓 (3) 并抽出插头 (4)。

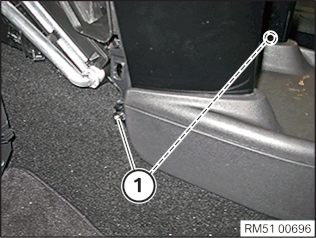

松开左右螺栓 (1)。

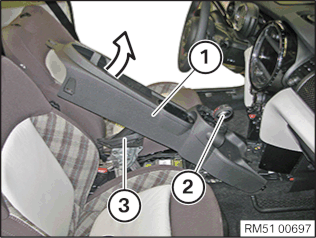

提起中央控制台 (1) 后部，抽出选档杆或换档杆 (2) 和橡胶防尘罩 (3)。

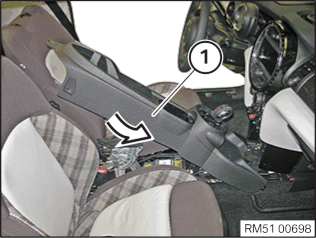

将中央控制台(1)向后/向上取下。
安装：
插入中央控制台 (1)。
拧紧左右螺栓 (1)。
拧紧力矩  51 16 1AZ。
拧紧螺栓 (1)。
拧紧力矩  51 16 6AZ。
此外针对带中间扶手的规格：
拧紧螺栓 (2)。
拧紧力矩  51 16 6AZ。
此外针对带控制器的规格：
插入插头 (4)，拧紧螺栓 (3)。
拧紧力矩  51 16 6AZ。
所需的修整：

  • 安装左侧和右侧 侧面中央控制台饰件
  • 安装 后部饮料杯架
  • 安装 驾驶体验开关
  • 安装驻车制动杆的橡胶防尘罩
    仅针对带中间扶手的规格：
  • 安装 中间扶手
    仅限带控制器的规格：
  • 安装 控制器
