33 32 042
更新前纵向摆臂中的橡胶支座
需要的专用工具：
2 361 473
2 361 474
2 361 475
33 3 011
33 4 450
2 361 480
2 361 477
需要的准备工作：
拆下
纵向摆臂
。
拆卸：

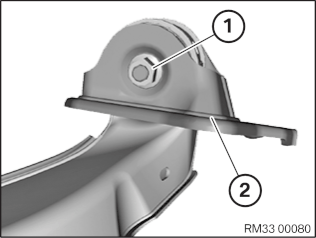

松开螺母 (1)。
拉出螺栓。
拆下纵向摆臂轴承座 (2)。
用专用工具
2 361 473
、
2 361 474
、
2 361 475
和
33 3 011
拉出橡胶支座。
注意！
有损坏危险！
定位专用工具
2 361 475

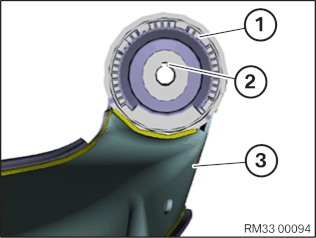

C 的方式应确保专用工具的延伸段避开纵向摆臂上的槽口 (1)。
安装：
穿入橡胶支座 (1) 时必须如图所示强制性将槽口 (2) 定位到纵向摆臂上。

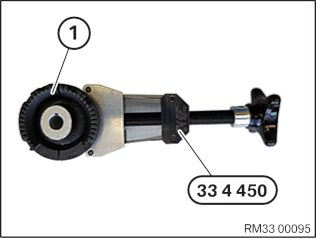

用专用工具
33 4 450
拉紧橡胶支座 (1)。
定位纵向摆臂上的橡胶支座 (1)。
-
必须注意橡胶支座的正确安装位置！

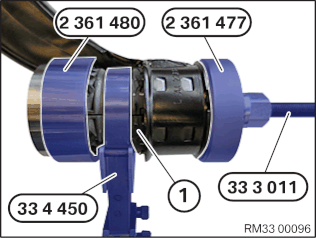

安装专用工具
2 361 480
、
2 361 477
和
33 3 011
。
专用工具
2 361 480
E 通过橡胶支座 (1) 拉动。
在纵向摆臂上将橡胶支座 (1) 拉入到专用工具
33 4 450
的极限位置。
拆下专用工具
33 4 450
。
将橡胶支座 (1) 拉入到极限位置。
定位纵向摆臂轴承座 (2)。
零件：
更新螺母（1）。
插入螺栓，并拧上螺母 (1)。

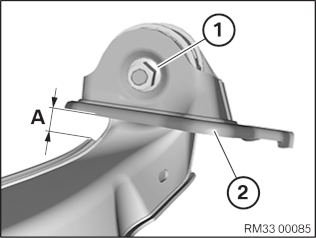

将纵向摆臂轴承座与纵向摆臂间的距离调整到尺寸 A。
-
尺寸 A = 18 mm (± 3 mm)
拧紧螺母 (1)。
拧紧力矩
33 32 4AZ
所需的修整：
安装
纵向摆臂
。
进行
底盘测量
。
