64 52 523 更新空调器压缩机

需要的专用工具：

  • 00 9 030
  • 32 1 270
警告！

受伤危险！
制冷循环回路处在高压下！
避免接触制冷剂和冷冻油。
注意安全提示：
  • 操作制冷剂
  • 有关冷冻油的工作


注意！

有损坏危险！
只有冷暖空调已按规定充注制冷剂后，才能重新起动发动机。
注意更换压缩机的提示！

注意打开制冷循环回路和更换其部件的提示！
如果冷暖空调敞开时间超过 24 小时：
更新冷暖空调的干燥剂。


需要的准备工作：

  • 排放冷暖空调
  • 断开 蓄电池负极导线
  • 拆下 风扇盖罩及电动风扇
  • 拆下 右前轮罩盖
  • 拆卸 前部机组防护板
  • 拆下 发电机传动带
针对带制动器通风道的装备系列：
  • 拆卸 右侧制动器通风道


拆卸：
注意！

用专用工具  32 1 270 将压缩机上的开口或管路密封，以避免介质泄漏及产生污物。


解除联锁并脱开插头连接 (1)。
松开螺栓 (2)。
拆下制冷剂管路(3)。
提示：

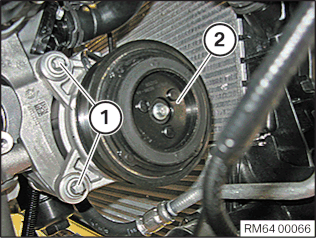

固定住压缩机 (2) 以防脱落。


松开螺栓 (1)。
取出压缩机 (2)。
在更新时：
  • 调整新压缩机内的制冷剂油量
注意！

压缩机损坏危险！
由于冷暖空调的制冷能力降低而造成客户投诉危险！
安装新压缩机前务必调整新压缩机内的制冷剂油量 ！
必须注意安全提示！


安装：
正确定位压缩机 (2)。
拧紧螺栓 (1)。
拧紧扭矩  64 52 3AZ。
正确定位制冷剂管路 (3)。
拧紧螺栓 (2)。
拧紧力矩  64 52 4AZ。
插入并联锁插头连接 (1)。
提示：

更换密封环。
为了无损装配密封环，请使用专用工具 00 9 030。


所需的修整：

  • 对冷暖空调抽真空和加注制冷剂
  • 连接 蓄电池负极导线
  • 安装 集风罩及电动风扇
  • 安装 右前轮罩盖
  • 安装 前部机组防护板
  • 安装 发电机传动带
针对带制动器通风道的装备系列：
  • 安装 右侧制动器通风道
