31 11 001
更新前桥架梁
需要的专用工具：
31 5 251
需要的准备工作：
拆下
整个前桥
拆卸：

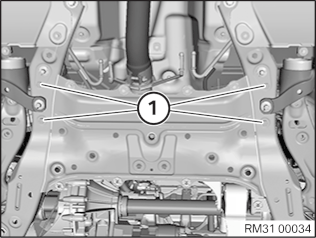

松开螺栓 (1)。
拆下隔热板 (2)。

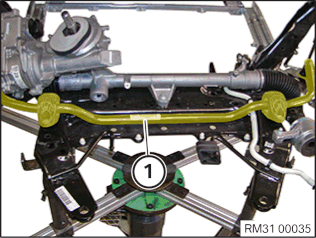

松开稳定杆的螺栓 (1)。
从前桥上取下带支架的稳定杆 (1)。
松开螺栓 (1)。
取下转向器 (2)。

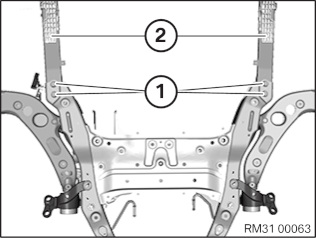

松开螺栓 (1)。
从前桥架梁上取下变形元件适配接口 (2)。
仅限右侧带高度传感器时：
松开螺栓 (1)。
从前桥架梁上松开高度传感器支架 (2)。

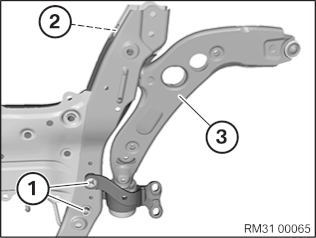

松开螺栓 (1)。
松开螺栓 (2)。
拆下左右横向摆臂。
仅限汽油发动机（不含 PHEV）：
松开夹子和电缆夹 (2)。
取下吹洗空气管路 (1)。
安装：
仅限汽油发动机（不含 PHEV）：
用夹子和电缆夹 (2) 将吹洗空气管路 (1) 固定在新的前桥架梁上。

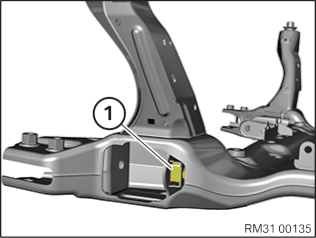

更新四角螺母 (1)。
零件：
四角螺母
将新前桥架梁套装在专业工具
31 5 251
上并利用行李箱张紧带固定。
校准横向摆臂 (3)。
更新螺栓 (2)。
零件：
螺栓
旋入螺栓 (2)。
-
仍未拧紧螺栓 (2)！
拧紧螺栓 (1)。
拧紧力矩
31 12 3AZ
拧紧螺栓 (2)。
拧紧力矩
31 12 2AZ
仅限右侧带高度传感器时：
校正前桥架梁上的高度传感器支架 (2)。
拧紧螺栓 (1)。
拧紧力矩
37 14 2AZ
校正前桥架梁上的变形元件适配接口 (2)。
拧紧螺栓 (1)。
拧紧力矩
31 11 3AZ
注意！
每次都要更新电动机械式转向器 (EPS) 的密封件 (1)！
拆下密封件 (1)。
清洁转向器表面。
更新密封件 (1)。
零件：
密封件
定位和粘贴新密封件 (1)。
定位转向器(2)。
更新螺栓 (1)。
零件：
螺接
拧紧螺栓 (1)。
拧紧扭矩
32 00 1AZ
注意！
前桥架梁中的转向器螺栓连接孔没有螺纹。
必须使用新的自开槽螺栓
！
将带支架的稳定杆 (1) 放在前桥上并对齐。
更新螺栓 (1)。
零件：
螺接
拧紧稳定杆上的螺栓 (1)。
拧紧力矩
31 35 3AZ
校正隔热板 (2)。
更新螺栓 (1)。
零件：
螺接
拧紧螺栓 (1)。
拧紧力矩
32 00 2AZ
所需的修整：
安装
前桥
进行
底盘测量
