18 00 018 完整地拆卸和安装排气装置 (B36、B38)
警告！

有燃烧或损坏危险！
此维修工作只允许在排气装置冷却后进行。
在另一个人帮助下拆下排气装置。


需要的准备工作：

  • 拆卸后部 两根拉杆。 (F57)
  • 拆卸前部 两根拉杆。 (F57)
  • 用合适的举升机支撑住排气装置并固定住以防脱落。


拆卸：

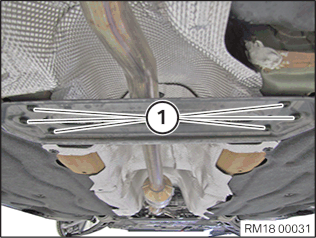

松开螺栓。
拆卸盖板  (1)。
规格 1（扁平卡箍）：

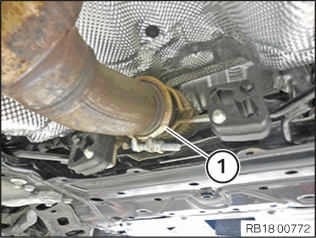

松开夹箍 (1)。
更新夹箍 (1)。
零件：夹箍。
规格 2（V 形带夹）：

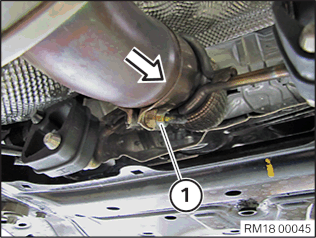

松开夹箍 (1)。
更新夹箍 (1)。
零件：夹箍。
仅限 F56、F57：

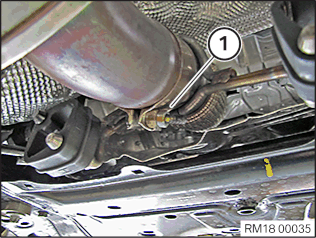

松开螺栓 (1)。
拆下连接支架。
仅 F55：

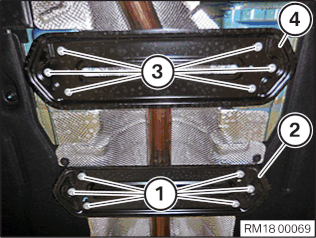

松开螺栓 (1)。
拆卸前部连接支架(2)。
松开螺栓 (3)。
拆卸后部连接支架(4)。
在橡胶支座 (1) 上喷涂润滑剂，然后从排气装置上取下。
更换损坏的橡胶支座。
零件：橡胶支座
松开螺栓 (1)。
拆下后桥架梁上的横梁 (2)。
使用润滑剂喷涂橡胶支座 (1) 并从后消音器上取下。
更换损坏的橡胶支座。
零件：橡胶支座
两个人一起降低并拆下排气装置。
安装准备：
检查橡胶支座是否损坏，必要时更新。
安装：
规格 1（扁平卡箍）：
安装新夹箍 (1)。
和另外一个人一起安装排气装置，并与废气触媒转换器连接。
拧紧夹箍 (1)。
拧紧力矩  18 20 1AZ。
规格 2（V 形带夹）：

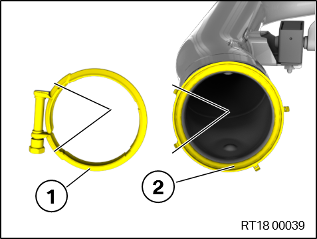

松开螺母 (1) 并取出密封环 (2)。

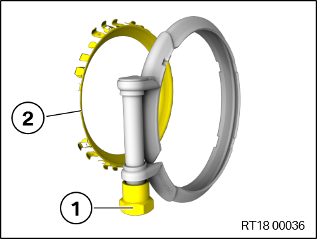

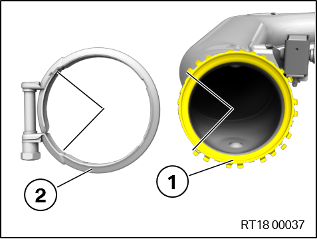

将密封环 (1) 安装在排气装置上。
注意，密封环 (1) 要针对 V 形带夹 (2) 正确定位。

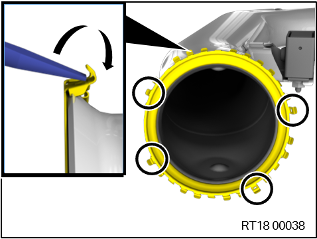

用合适的工具在四周弯曲所有金属翻边(标记区域的除外)。

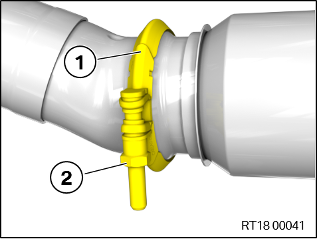

将 V 形带夹 (1) 安装在密封环 (2) 上。
注意，V 形带夹 (1) 要正确定位到密封环 (2) 上。

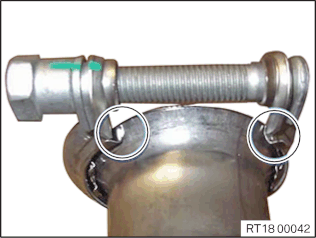

注意，V形带夹在安装后要贴在金属翻边上(标记)。
将排气装置 (1) 与触媒转换器 (2) 连接并正确定位。
注意 V 形带夹 (1) 的正确位置。
拧紧螺栓 (2)。
拧紧力矩 18 20 1AZ。
将橡胶支座 (1) 连接后消音器。
将橡胶支座 (1) 连接排气装置。
仅限 F56、F57：
安装连接支架。
拧紧螺栓 (1)。
拧紧力矩   18 30 4AZ。
仅 F55：
安装前部连接支架(2)。
拧紧螺栓 (1)。
拧紧力矩   18 30 7AZ。
安装后部连接支架(4)。
拧紧螺栓 (3)。
拧紧力矩   18 30 4AZ。
将横梁 (2) 安装到后桥架梁上。
拧紧螺栓 (1)。
拧紧力矩  33 31 2AZ。
放置盖板 (1)。
拧紧螺栓。
所需的修整：
  • 安装后部 两根拉杆。 (F57)
  • 安装前部 两根拉杆。 (F57)
  • 检查排气装置是否有泄漏。
