52 13 407
更换驾驶员座椅的靠背套
需要的专用工具：
52 0 050
警告！
注意
处理安全气囊模块及燃爆式安全带拉紧装置的安全规定。
操作不当可能会触发燃爆式安全带拉紧装置或侧面安全气囊，造成人身伤害。
警告！
受伤危险！
座椅骨架具有十分锋利的边缘，会造成切割伤害。
在座椅骨架区域内极其小心地进行所有维修工作，如有必要，戴上工作手套执行。
需要的准备工作：
断开
蓄电池负极导线
。
拆下
前部座椅上的外部盖板
拆
卸前部座椅上的内部盖板
拆卸
头枕导向件
拆卸：
为进行专业修理，在对已拆卸的座椅进行修理工作时，建议使用
通用座椅定位件
。
取下靠背套的所有夹紧箍 (1)。

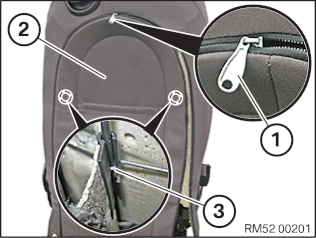

打开拉链 (1)。
将靠背套 (1) 从支架 (3) 中取出并向下放置。
仅 F56/F57：
掀开靠背解锁装置 (1)。
向后松开并取出盖板 (2)。
针对带有腰部支撑的车型：
小心向内按压靠背套，直到可接触到滚花轮 (2) 的锁止件 (1)。
解除滚花轮 (2) 两侧的锁止件 (1) 联锁并取下滚花轮 (2)。
松开盖板 (1) 并翻向一侧。
松开螺母 (1)。
将侧面安全气囊 (1) 向下从套袋 (2) 中抽出并放下。
将插头 (1) 从支架中松开。
松开导线扎带 (2)。
松开锁止件 (3) 并抽出插头 (4)。
松开所有支架中的电缆 (5)，放下电缆和侧面安全气囊。
带有座椅加热装置的设计：
松开并断开插头连接 (6)，抽出电缆。

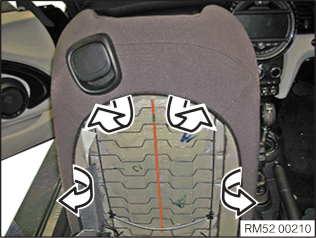

将靠背套与支撑物从靠背骨架上拆下。

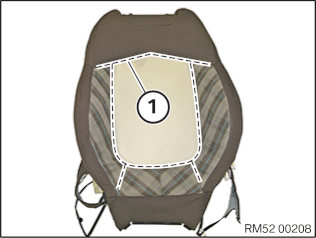

松开标记区域 (1) 内的所有缝合线。
从支撑物上拆下座套。
注意！
从椅套和支撑物上除去残余缝合线。
安装：
将座套拉到支撑物上方。

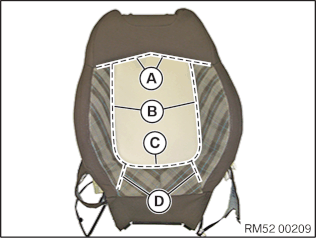

将夹子装入区域 (A)，并接着均匀地安装到区域 (B)、(C) 和 (D) 。
零件：
替换夹子。
将新夹子（2）用专用工具
52 0 050
装入，然后弄弯并夹紧。
支撑物
夹子
支撑物上的装饰线
座套上的装饰线
靠背套

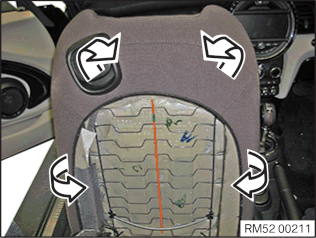

将靠背套与支撑物拉套在靠背骨架上。
穿入电缆 (5) 并嵌入所有支架。
将插头 (4) 推入插头外壳，直到听见锁止件 (3) 发出卡合响声为止。
安装导线扎带 (2)。
将插头 (1) 嵌入支座。
带有座椅加热功能的装备：
连接插头 (6)。
零件：
更新导线扎带 (2)。
向上将侧面安全气囊 (1) 插入套袋 (2)。
拧紧螺母 (1)。
拧紧力矩
72 12 3AZ
。
提示：

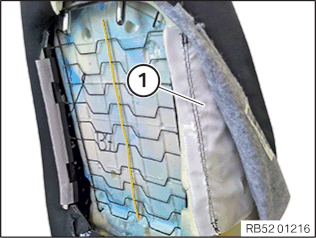

根据生产时间，靠背套两侧可能装有一个安全气囊袋 (1)。
注意应将未使用的安全气囊袋 (1) 置于软垫部件和靠背套之间，确保其绷紧且无褶皱。
嵌入盖板 (1)。
针对带有腰部支撑的车型：
嵌入滚花轮 (1)。
仅 F56/F57：
掀开靠背解锁装置 (1)，嵌入盖板 (2)。
将靠背套 (1) 挂入支架 (3)。
关闭拉链 (1)。
嵌入靠背套的所有夹紧箍 (1)。
所需的修整：
安装
前部座椅上的外部盖板
安装
前部座椅上的内部盖板
安装
头枕导向件
连接
蓄电池负极导线
。
