52 15 404 更新前乘客座椅的座套（运动型/手动）

需要的专用工具：

  • 52 0 050
警告！

受伤危险！
座椅骨架具有十分锋利的边缘，会造成切割伤害。
在座椅骨架区域内极其小心地进行所有维修工作，必要时，戴上防护手套执行。


注意！

在棱边锋利的座椅机械机构上有损坏危险。
将所有导线小心地穿过座椅靠背机械机构。
注意无弯折和无拉伸敷设。
注意插头连接的正确锁止。
注意插头在卡子中的位置是否正确。


注意！

仅限美国 / 加拿大前乘客座椅（带 CIS 垫）：
损坏的支撑物只能与 CIS 垫子一起完整更换。
新的支撑物将与 CIS 垫子和（必要时）座椅加热装置一起交付。
装配后必须用诊断系统许可 CIS 垫。
不提供单个零件。


许可前乘客座位占用（CIS 垫）：
  • 连接诊断系统。
  • 执行服务功能或测试模块
  • 如有必要，删除故障代码存储器的故障记忆
注意！

  • 微密封螺栓在重新使用时必须用 Loctite 浸润。
  • 螺栓连接必须在 20 分钟内结束(开始硬化)
  • 微密封螺栓 不允许再拧紧
  • 螺母的螺纹在多次使用时必须事先清洁


需要的准备工作：

  • 拆下 前乘客座椅
  • 拆卸 大腿支撑
  • 拆卸 内部饰盖
  • 拆卸 外部盖板


拆卸：
建议使用 通用型座椅定位件进行专业维修。

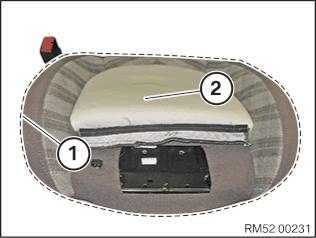

取下镶边 (1)。
仅限带有座椅加热装置的规格：
松脱插头 (2)。
抽出电缆。
注意！

将导线束小心地穿过座椅和靠背机械机构，因为底座的边缘可能是尖锐的。


带有 ISOFIX 的规格：
钻开铆钉 (1)。
拆下支架  (2)。
去除铆钉残留物。
仅 F56/F57：从支架（2 和 3）中取下拉线 (1)。
竖起靠背。
松开左右螺栓 (4)。
将靠背 (5) 整体向上取下。
如有必要，抽出电缆并放下靠背。
松开左右夹子（1） 。
取下环形镶边 (1)，再取下拉线 (2) 及支撑物。
必要时抽出电缆。
松开所有夹子。
从支撑件上拆下座套。
注意！

去除座套和支撑件上所有的剩余夹子。


安装：
铺上座套。
用专用工具  52 0 050 弄弯新的夹子 (2)。
  1. 支撑物
  2. 夹子
  3. 支撑物上的装饰线
  4. 座套中的装饰线
  5. 座椅套
零件：替换夹子。
将座套定位到座椅骨架上。
如有必要，插入电缆。
铺上座套 (2) 及支撑物，再嵌入环形镶边 (1)。
装入左右夹子（1） 。
安装靠背 (5)。
如有必要，插入电缆。
拧紧左右螺栓 (4)。
拧紧扭矩  52 10 2AZ。
仅 F56/F57：将拉线 (1) 嵌入到支架 (2) 和 (3) 中。
带有 ISOFIX 的规格：
用铆钉（1）固定支架（2）。
嵌入镶边 (1)。
仅限带有座椅加热装置的规格：
连接插头 (2)。
注意！

将导线束小心地穿过座椅和靠背机械机构，因为底座的边缘可能是尖锐的。


所需的修整：

  • 安装 大腿支撑
  • 安装 内部饰盖
  • 安装 外部饰盖
  • 安装 前乘客座椅
