31 60 003 拆卸和安装或更新左输出轴
注意！

仅对于手动变速箱：
-
每次拆卸输出轴后都必须更新 变速箱中的径向密封环 。


需要的准备工作：

  • 拆下 前轮。
  • 仅对于手动变速箱：排放并收集 齿轮油。


拆卸：
必要时撬开护罩 (1)。
踩下制动踏板杆，以便松开带肩螺钉 (1)。
将方向盘向左打到底。

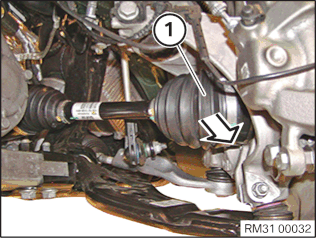

将输出轴 (1) 向前拉出。
注意！

固定住输出轴 (1) 以防脱落！

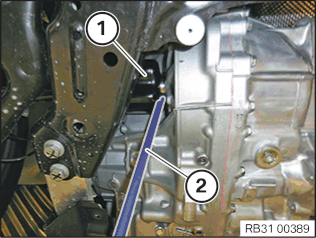

将输出轴 (1) 用撬棒 (2) 从变速箱中撬出。
拆下输出轴 (1)。
安装：
注意！

仅对于手动变速箱：
  • 更新变速箱 径向轴密封环。


注意！

仅限自动变速箱：
  • 将 O 形环 (1) 撬出。
    零件：更新 O 形环。
  • 装入新的 O 形环 (1)。


注意！

安装有不同造型的输出轴！不要混淆防松环！
M
机械变速箱
A
自动变速箱

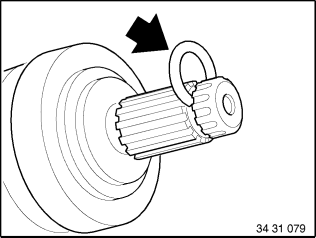

更换防松环。

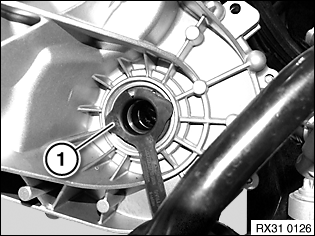

将装配防护环 (1) 插入径向密封环中。
  • 装配防护环 (1) 随新的径向密封环一起提供。
确保此工具进到径向密封环的密封唇，以免密封环在插入输出轴时受损。

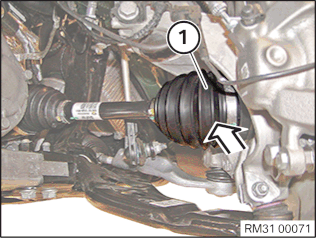

将输出轴 (1) 插入变速箱中。
-
仅对于手动变速箱：
在将密封面推入径向密封环中之前，必须通过拉动把手去除装配防护环 (2)。
将输出轴推入变速箱中至极限位置。
必须听到输出轴嵌入声。
通过撬动检查安装是否牢固。
将方向盘向左打到底。

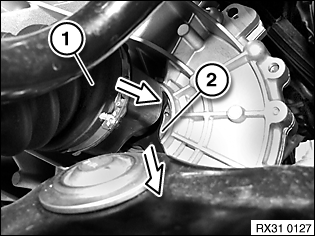

从前方将输出轴 (1) 装入摆动轴承中。
-
注意压力弹簧 (2) 的安装位置。
-
令车轮轴承/输出轴的带肩螺钉和直齿保持清洁无油脂。
注意！

务必强制遵守径向齿的下列安装说明！


零件：更换带肩螺钉和压力弹簧。
用手拧紧带肩螺钉 (1) 和压力弹簧。
-
必须配合形状 (齿对齿位置) 安装车轮轴承 (1) 和输出轴 (2) 的径向齿！
通过轮毂 / 输出轴的相互旋转，检查径向齿的齿与齿之间是否啮合。
如果确保了成形接头，则以扭矩拧紧螺栓连接。
拧紧力矩 31 60 2AZ
必要时插上护罩 (1)。
所需的修整：
  • 仅对于手动变速箱：添加 齿轮油。
  • 检查变速箱的密封性。
  • 安装 前轮。
