54 13 025 更换玻璃活动天窗盖的机械部分

需要的专用工具：

  • 2 298 505
  • 64 1 020
需要的准备工作：

  • 拆卸 整个全景车顶
  • 拆下 前部玻璃活动天窗盖罩


提示：

玻璃活动天窗的机械机构始终要成对更新。
把所有损坏的部件从导轨中完整去除。
注意 润滑提示。


警告！

边缘可能锋利。受伤危险！


零件机械修理套件：

1
拉杆
4
滑块
2
机械机构
5
驱动电缆
3
导向件
接下来将描述零件的拆卸和安装(1 至 4)。
传动电缆 (5) 如下所述： 拆卸和安装/更新玻璃活动天窗盖传动电缆。
拆卸：

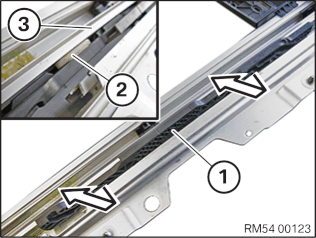

手动移动机械装置直至可接触导向件 (1)。

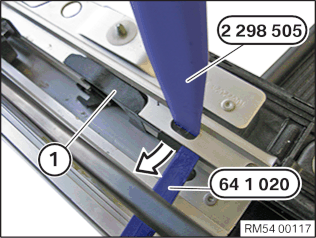

用专用工具 2 298 505 和 64 1 020 将导向件 (1) 沿箭头方向松脱。

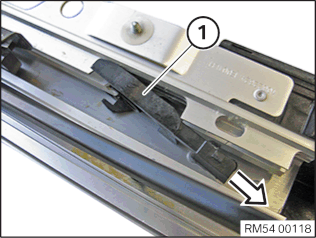

将导向件 (1) 沿箭头方向抽出。

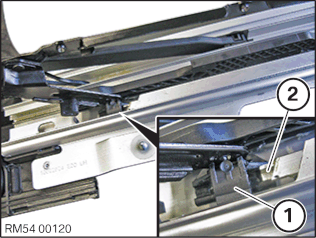

手动移动机械装置 (1) 直至看到滑块 (2) 超出开口。

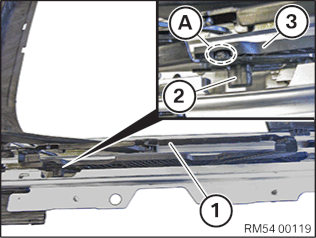

将区域 (A) 中的机械装置 (1) 从导轨 (3) 中向上取下。

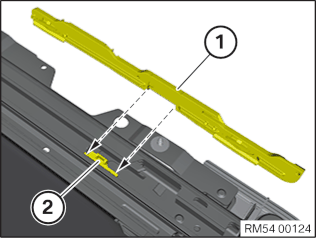

将导向件 (1) 从导轨 (2) 中抽出。
向后推动机械装置 (1) 直至将滑块 (2) 从导轨 (3) 中抽出。
向上倾斜机械装置 (1) 并在区域 (A) 中将其从导轨 (2) 中抽出。
向外折叠拉杆 (1) 直至将滑块 (2) 从导轨 (3) 中抽出。
将拉杆 (1) 向上抽出。
安装：
提示：

拉杆 (1) 必须正确插入到从动件 (2) 中。


从上面装入拉杆 (1)。
穿入拉杆 (1) 时必须将滑块 (2) 正确插入到导轨 (3) 中。

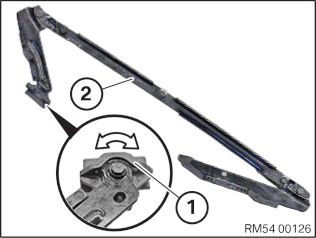

将新的滑块 (1) 安装到新的机械装置 (2) 上。

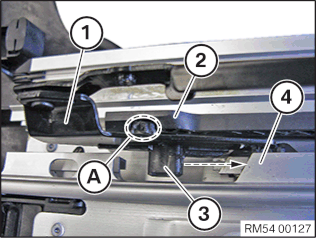

将区域 (A) 中的机械装置 (1) 插入到导轨 (2) 中。
向前推动机械装置 (1) 直至将滑块 (2) 插入导轨 (3) 中。
将导向件 (1) 插入到导轨 (2) 中。

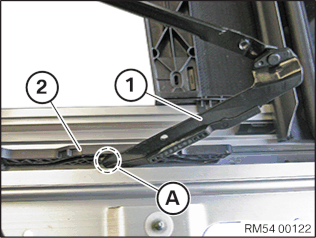

将区域 (A) 中的机械装置 (1) 插入到拉杆 (2) 中。
手动移动机械装置 (1) 直至将滑块 (3) 插入到导轨 (4) 中。
如有必要，手动移动机械装置直至导向件的开口 (1) 可用。
装入导向件 (1)。

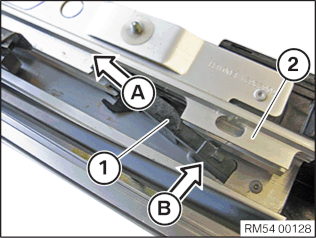

首先向后将 (A) 插入到导轨 (2) 中。
然后将 (B) 嵌入到导轨 (2) 中。
提示：

导向件必要与卡子一起正确位于导轨中。

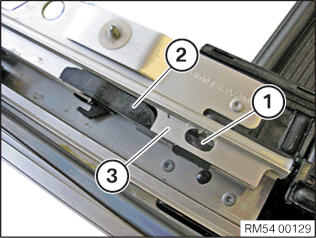

注意导向件 (2) 在导轨 (3) 中的正确嵌入 (1)。


安装说明：

注意 润滑提示。


检查运动机构的平衡运转情况。
进行功能检查。
所需的修整：
  • 安装 整个全景玻璃天窗
  • 安装 前部玻璃活动天窗盖
