52 26 413 拆卸和安装/更新左侧或右侧后部座椅的靠背套

需要的专用工具：

  • 52 0 050
警告！

受伤危险！
座椅骨架具有十分锋利的边缘，会造成切割伤害。
在座椅骨架区域内极其小心地进行所有维修工作，如有必要，戴上工作手套执行。


需要的准备工作：

  • 拆下 左侧或右侧后部座椅靠背上的后面板
  • 拆下 左侧或右侧头枕的导向套筒


拆卸：
将座套和支撑物略微推向一侧。

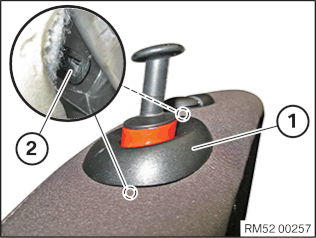

通过松开嵌入装置 (2) 松脱并取出盖板 (1)。

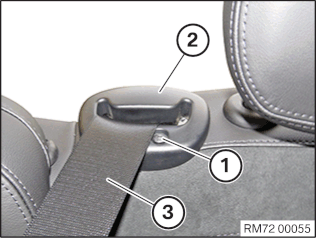

中间配有安全带的结构系列：
松开螺栓 (1)。
向上拔出安全带饰板 (2)。
将安全带 (3) 从安全带饰板 (2) 中抽出。

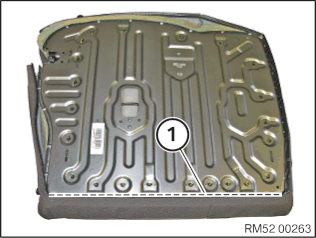

拆下镶边(1)。

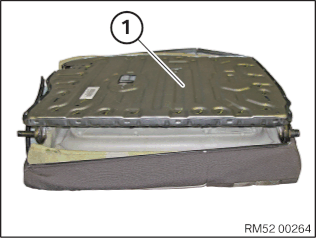

将靠背骨架 (1) 从座套中抽出并取下。

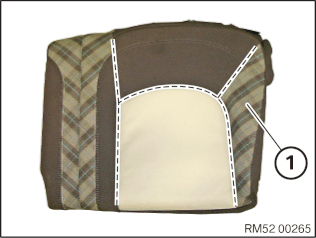

脱开靠背套和支撑物：
  • 松开标记区域中的所有夹子
  • 将座套从支撑物上取下
  • 去除靠背套和支撑件上所有的剩余夹子
安装：
将座套安装在支撑物上并在标记区域内安装夹子。
零件：

更新靠垫夹子。

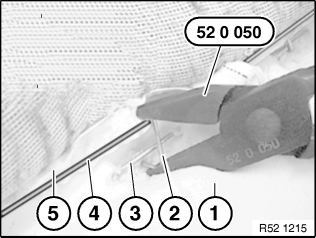

将新夹子(2)用专用工具 52 0 050装入，然后弄弯并夹紧。
  1. 支撑物
  2. 夹子
  3. 支撑物上的装饰线
  4. 座套上的装饰线
  5. 座套
零件：

更新靠垫夹子。


将靠背骨架 (1) 插入到座套中。
嵌入镶边 (1)。
中间配有安全带的结构系列：
将安全带 (3) 穿入安全带饰板 (2) 中。
从上面嵌入安全带饰板 (2)。
拧紧螺栓  (1)。
嵌入盖板 (1)。
应确保，卡子 (2) 已正确嵌入。
所需的修整：

  • 安装 左侧或右侧后部座椅靠背上的后面板
  • 安装 左侧或右侧头枕的导向套筒
