34 11 220 拆卸和安装 / 更新两个前制动盘

需要的专用工具：

  • 34 1 280
注意！

每根车桥的制动盘只能成对更新。
在新的制动盘上只能安装新的制动摩擦片。


需要的准备工作：

  • 拆下前部制动摩擦片。


拆卸：

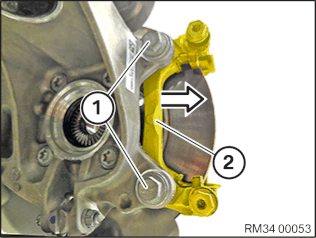

松开螺栓 (1)。
沿箭头方向取下制动器支架 (2) 并将其拴紧。
注意！

拆卸制动盘时：无论如何不能用锤子或类似物件敲击摩擦环！如有必要，可以用橡胶锤子小心地轻轻敲击制动盘头部。

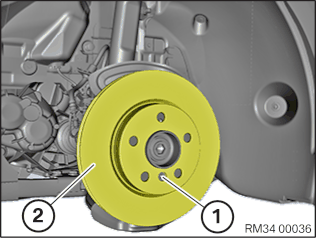

松开螺栓（1）并拆下制动盘（2）。
安装：
检测制动盘最小厚度：
-

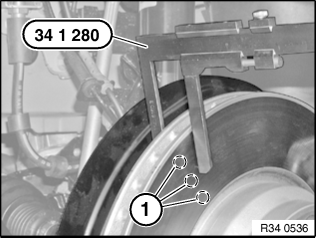

将专用工具 34 1 280 安装在区域 (1) 内的三个测量点上并进行测量。
-
比较测量结果，并将最小值与 标准值进行比较。
注意！

只有当测得的制动盘厚度大于 制动盘最小厚度 (MIN TH) 时，才允许安装新的制动摩擦片。


彻底清洁轮毂的接触面，如有必要去除锈迹。
接触面不平整会导致制动盘的扭曲！
装上制动盘 (2)。
装上螺栓 (1) 并拧紧。
拧紧力矩 34 11 1AZ
更新螺栓（1）。
零件：螺栓

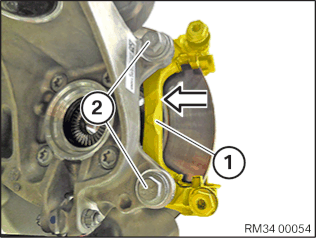

装上制动器支架 (1)。
装上螺栓 (2) 并拧紧。
拧紧力矩 34 11 2AZ。
更新螺栓（1）。
零件：螺栓
所需的修整：
  • 维修工作结束后，注意关于 新制动盘/制动摩擦片磨合制动的提示。
  • 安装前轮 制动摩擦片。
