24 40 017 拆卸和安装 / 更新变矩器 (AISIN F21FT)

需要的专用工具：

  • 00 2 550
  • 24 4 260
注意！

结束维修工作后检查 齿轮油油位。
只能使用认可的 齿轮油。
不遵守此要求会严重损坏变速箱。


需要的准备工作：

  • 排放 齿轮油。
  • 拆下 自动变速箱。


拆卸：

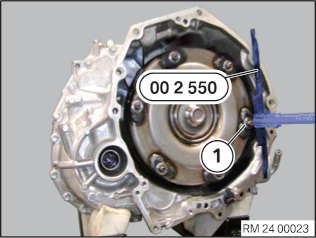

用专用工具  00 2 550 测定接触面和变矩器的螺纹孔表面 (1) 之间的尺寸。
提示：

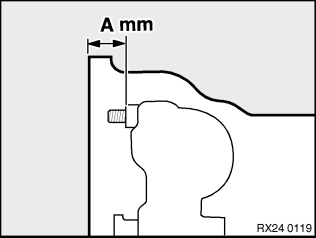

测量值必须大于 A。
A = 13.7 mm

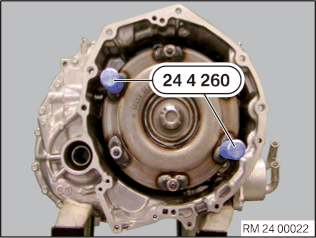

通过专用工具  24 4 260 拧紧变矩器。
拉出变矩器。
提示：

在取出变矩器时不要损坏轴密封环。
取出变矩器并垂直放置。
拉出变矩器时有齿轮油流出。


安装：
通过专用工具  24 4 260 将变矩器由径向密封环推至变速箱轴的极限位置。
用手把变矩器压入到变矩器壳中。直至变矩器毂的凹口嵌入泵轮的从动件。必须感到变矩器滑到内部。
注意！

不得损坏轴密封环和轴承。
如果不正确安装变矩器，在变速箱与发动机通过法兰连接时会损坏变速箱油泵的从动件。
校正变矩器，使变矩器毂的凹口与油泵的从动件对齐。


所需的修整：
  • 安装 自动变速箱
  • 添加 齿轮油。
