24 11 041 拆卸和安装/更新变速箱油冷却器 (AISIN F21FT)

需要的专用工具：

  • 16 1 070
注意！

结束维修工作后检查 齿轮油油位。
仅使用认可的 齿轮油。


不遵守此要求会严重损坏自动变速箱。
注意！

污物不允许进入机油回路。


不遵守此要求会严重损坏自动变速箱。
需要的准备工作：

  • 拆下 进气消音器壳。
  • 拆下前部 机组防护板。
  • 拆卸 推力缓冲区 (F57)。
  • 排放 齿轮油。


拆卸：
将密封盖 (1) 从冷却液蒸发器上松开并拆下。
注意！

注意冷却系统上维修工作的提示。


松开软管夹圈。

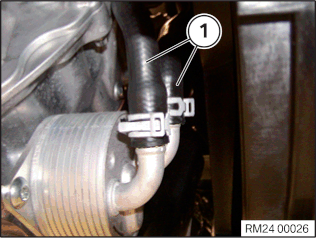

将冷却液软管 (1) 从变速箱油冷却器上脱开。
收集流出的冷却液。

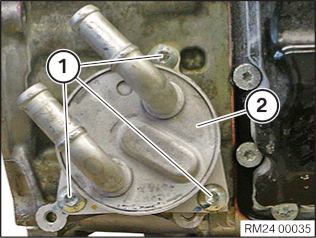

松开螺栓 (1)。
拆下变速箱油冷却器 (2)。

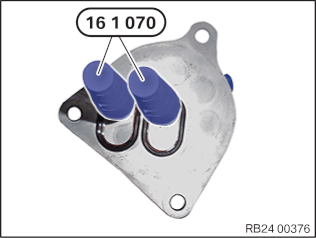

用专用工具 16 1 070 封闭变速箱油冷却器上的开口。

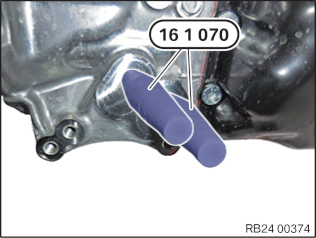

用专用工具 16 1 070 封闭变速箱上的开口。
安装：
取下变速箱开口上的专用工具 16 1 070。
取下变速箱油冷却器开口上的专用工具 16 1 070。

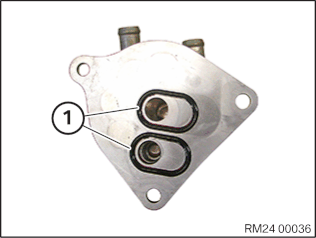

零件：更新密封环 (1)。
清洁接触面。
用洁净的变速箱油浸润密封环 (1)。
安装变速箱油冷却器 (2)。
拧紧螺栓  (1)。
拧紧力矩 22 11 4AZ。
将冷却液软管 (1) 推到变速箱油冷却器上。
固定软管夹圈。
所需的修整：
  • 添加 冷却液。
  • 添加 齿轮油。
  • 安装 进气消音器壳。
  • 安装 推力缓冲区 (F57)。
  • 安装前部 机组防护板。
  • 进行车辆测试。
