11 31 505 调整凸轮轴的配气相位 (B38A)

需要的专用工具：

  • 2 288 380
  • 0 496 855
  • 2 450 487
  • 2 358 122
  • 11 6 480
需要的准备工作：

  • 拆下 废气触媒转换器。
  • 检查 配气相位。


注意！

发动机有损坏危险！
务必遵守 检查和调整配气相位的提示！
如果曲轴已正确拔下，则减震器上的电机既不向前转动，也不向后转动！

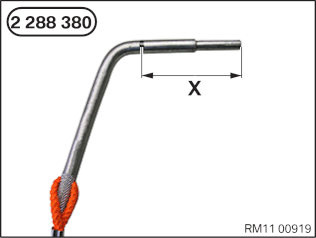

装有手动变速箱的车辆：
尺寸 (X) = 56 mm。
将专用工具  2 288 380 插入标定孔中直至尺寸 (X)。

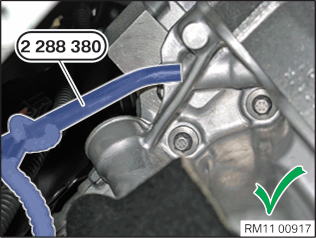

装有手动变速箱的车辆：
专用工具  2 288 380 定位正确。
发动机在第一个气缸处于上止点。

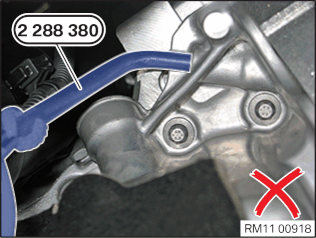

装有手动变速箱的车辆：
专用工具  2 288 380 定位错误。
未达到第一气缸上死点位置。

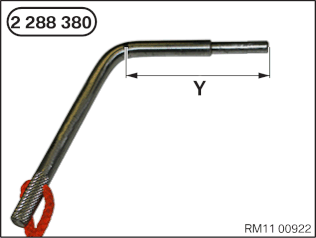

装有自动变速箱的车辆：
尺寸 (Y) = 66 mm。
将专用工具  2 288 380 插入标定孔中直至尺寸 (Y)。

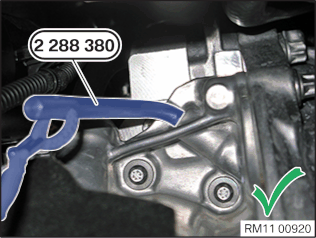

装有自动变速箱的车辆：
专用工具  2 288 380 定位正确。
发动机在第一个气缸处于上止点。

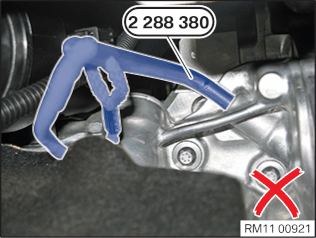

装有自动变速箱的车辆：
专用工具  2 288 380 定位错误。
未达到第一气缸上死点位置。
松开 链条张紧器 (1)。
注意！

随时准备好抹布。松开螺栓连接之后，会流出少量机油。


安装说明：

必须安装 新的链条张紧器和密封环。


规格 1
为了松开中央阀门 (1)使用专用工具 0 496 855 中的可逆式刺轮扳手头(2)及专用工具 2 450 487。
规格 2
为了松开中央阀门(1)使用专用工具 0 496 855。
提示：

如果不能安装专用工具 2 358 122，那么必须重新调整配气相位。


安装专用工具 2 358 122 的量规 (1)。
必要时用专用工具 11 6 480 稍微旋转曲轴。
安装夹具 (3) 并用专用工具 0 496 855 松开进气凸轮轴的 VANOS 中央阀。
必要时用专用工具 11 6 480 稍微继续旋转曲轴。
安装夹具 (2) 并用专用工具 0 496 855 松开排气凸轮轴的 VANOS 中央阀。
将两个凸轮轴旋转到位。
提示：

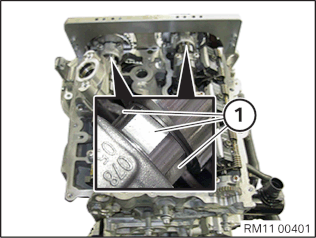

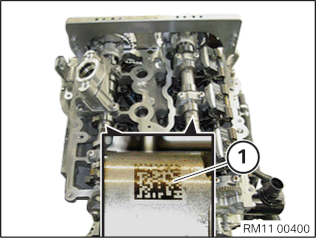

进气和排气凸轮轴上的标记 (1) 可以从上方读取。


注意！

当凸轮轴扭转 180 º 时，也可以安装专用工具。
进气和排气凸轮轴上的三个平台 (1) 中间的必须朝上。

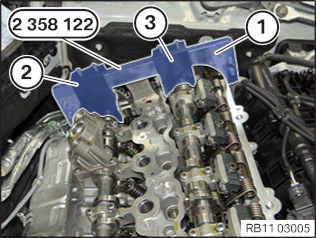

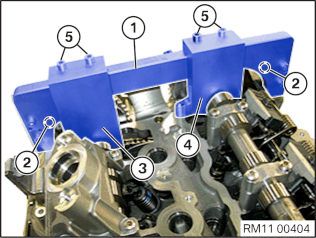

将底架 (1) 用螺栓 (2) 固定在气缸盖上。
量规 (3) 利用凹口定位在排气凸轮轴的双平面段上。
量规 (3) 利用螺栓 (5) 固定在底架上。
量规 (4) 利用凹口定位在进气凸轮轴的双平面段上。
量规 (4) 利用螺栓 (5) 固定在底架上。
安装新的链条张紧器。
拧紧链条张紧器 (1)。
拧紧力矩 11 31 1AZ。
拧紧进气调整装置 VANOS 中央阀 (1)。
拧紧力矩 11 36 1AZ。
拧紧排气调整装置 VANOS 中央阀 (1)。
拧紧力矩 11 36 1AZ。
移开专用工具  2 288 380 和 2 358 122。
用专用工具 11 6 480 沿发动机旋转方向将发动机转动两次。
注意！

不要往回旋转发动机。


所需的修整：
  • 检查 凸轮轴的配气相位。
  • 安装废气触媒转换器。
  • 安装 气缸盖罩。
  • 安装右 前轮罩饰板。
