32 11 100 更新左或右转向器的橡胶防尘罩
注意！

如果齿条表面损坏 (例如锈蚀)，则必须更新转向器！


需要的准备工作：

  • 拆卸 前轮。
  • 拆卸 前部机组防护板 。


拆卸：
松开螺母 (1)。
从摆动轴承中松开转向横拉杆 (2)。
标记转向横拉杆头的旋入深度，以便使接下来的前桥调整更容易。

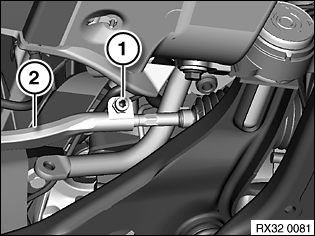

松开螺栓 (1)。
松开并拆下转向横拉杆头 (2)。
-
必要时用开口扳手顶住转向横拉杆。
拆卸转向横拉杆前，清洁橡胶防尘罩和橡胶防尘罩周围的区域，以防积垢！
。

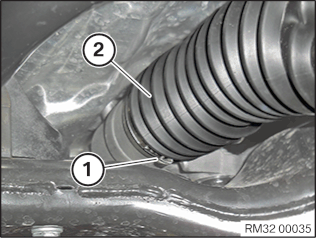

松开 耳状夹箍 (1)。

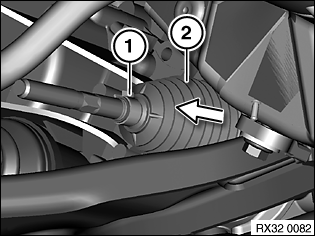

松开带箍 (1) 并将橡胶防尘罩 (2) 从转向横拉杆上拔下。
安装：

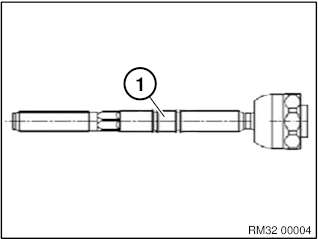

为橡胶防尘罩 (1) 位置上的转向横拉杆涂抹润滑脂 FB-1“零件号码 2 208 093”。
-
这样可确保在转向横拉杆扭转时橡胶防尘罩不会随着转动。
装配橡胶防尘罩前，在橡胶防尘罩位置上的转向器上略微涂抹润滑脂 FB-1，零件号码 2 208 093。
将橡胶防尘罩(2)定位在转向器上。
零件：更新耳状夹箍 (1)。
安装 耳状夹箍(1)。
将橡胶防尘罩(2)定位在转向横拉杆上。
安装带箍 (1)。
将转向横拉杆头(2)旋到转向横拉杆上的标记。
-
必要时用开口扳手顶住转向横拉杆。
拧紧螺栓 (1)。
拧紧力矩 32 21 2AZ
保持转向横拉杆头在摆动轴承上的连接洁净、无油和无油脂。
将转向横拉杆 (2) 装入到摆动轴承中。
零件：更新螺母（1）。
拧紧螺母 (1)。
拧紧力矩 32 21 1AZ
所需的修整：
  • 安装 前轮。
  • 安装 前部机组防护板。
  • 执行 底盘测量。
