41 61 014 调整车前盖
警告！

受伤危险！
在配有主动行人保护装置的车辆中， 必须断开 蓄电池负极导线！


注意 车身概述的内容。
调整工作的基础时给出的 间隙尺寸。
移动铰链可看到未涂漆的表面。未涂漆的表面要用相应颜色的油漆修补。
不要损坏紧邻的车身零件。
需要的准备工作

  • 拆卸左侧 风窗框板盖板。
  • 如果已安装：拆下 执行器。
  • 开始设置操作前，检查 前机盖锁的拉线是否正确铺设。


提示：

检查左右车前盖铰链的限位螺栓。
限位螺栓不得损坏或缺失，必要时更新车前盖铰链。
限位螺栓已进行预设，不允许用于车前盖的调节！

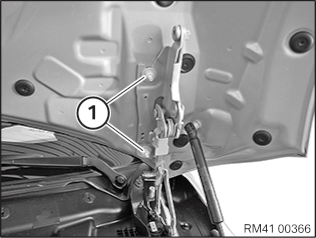

松开左右螺母 (1)。
车前盖必须刚好还能移动。对车前盖进行侧面和纵向调整。
调整车前盖后，拧紧螺母。
拧紧力矩 41 61 1AZ。
如果调节范围不足，则将车前盖铰链的螺栓从车身上松开，并沿纵向移动铰链。

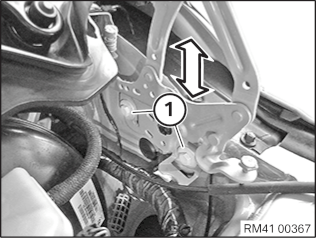

调整铰链高度：
松开螺栓 (1) 并调整铰链。
拧紧力矩 41 61 2AZ 。

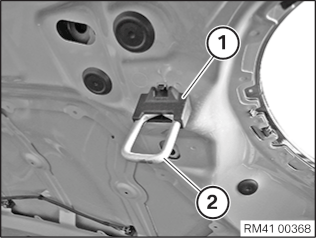

取下前盖 (2) 上的缓冲挡块 (1)。
不再需要缓冲挡块 (1)。

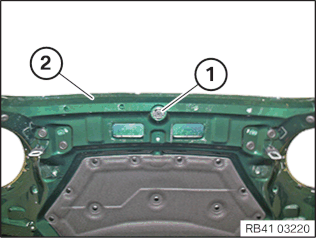

锁闩上的高度调整：
松脱防扭转装置 (1) 并取下。
通过转动锁闩 (2)，根据前围调节车前盖高度。
通过 缓冲挡块进行车前盖相对于侧围的高度调整。
提示：

车前盖前部区域的正确调整通过锁闩拉力和缓冲挡块压力之间的共同作用实现。
错误调整会导致车前盖摆动或导致解除联锁困难。


注意！

检查卡钩的功能。


调整后
  • 调整车前盖后，检查 大灯和车前盖之间的间隙尺寸，如有必要，进行调整。
  • 用扭矩拧紧所有螺栓和螺母。
  • 用相应颜色的油漆修补未涂漆的表面。
  • 如有必要，调整前侧围。
  • 如果已安装：安装 执行器。
  • 安装左侧 风窗框板盖板。
  • 连接 蓄电池负极导线。
