11 28 010 更新发电机的传动带 (B38A)
注意！

务必注意精确的安装位置，否则减震器有损坏危险。
不允许在没有传动带的情况下运行发动机。


注意！

检测传动带上是否有残余的冷却液和机油，必要时进行更新。


提示：

若需重复使用传动带，必须标注传动方向。


需要的准备工作：

  • 拆下右侧增压空气导管


拆卸：

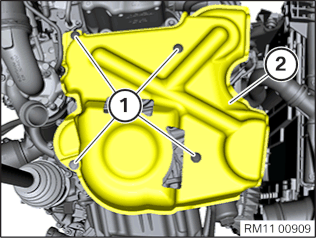

松开膨胀铆钉 (1)。
向下拆卸隔音板 (2)。
安全提示：
  • 张紧或放松传动带时有伤害危险。

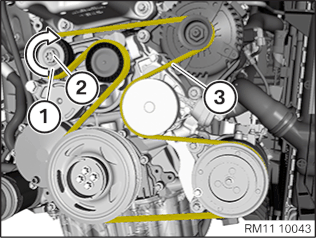

使用合适的工具在螺栓 (2) 上沿箭头方向转动传动带张紧器 (1) 并保持。
拆卸传动带 (3)。
缓慢松开传动带张紧器。
安装：
安全提示：
  • 张紧或放松传动带时有伤害危险。
提示：

注意传动带的传动方向。


使用合适的工具在螺栓 (2) 上沿箭头方向转动传动带张紧器 (1) 并保持。
装上传动带 (3)。
缓慢松开传动带张紧器。
从下部安装隔音板 (2)。
固定膨胀铆钉(1)。
所需的修整：

  • 安装 右侧增压空气引导系统
