11 37 020 拆卸和安装 / 更新偏心轴的调整马达 (B38A)
注意！

应注意有关 静电损坏防护 (ESD 防护) 的提示！


需要的准备工作：

  • 拆下 隔音盖板。


拆卸：

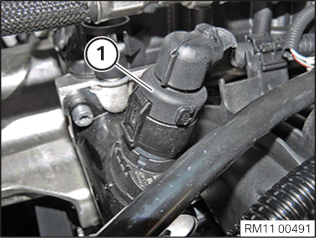

松脱插头 (1)。

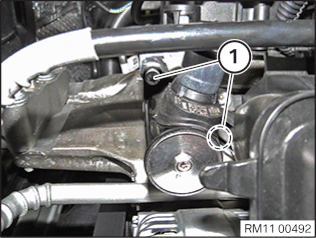

松开螺栓 (1)。
注意！

中间轴 有损坏危险。


松开中间轴：

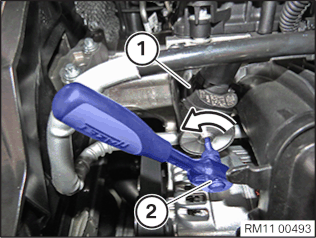

将伺服马达 (1) 用转换棘轮 (2) 和 4 mm 内六角扳手沿箭头方向向左转动。
提示：

将轴旋转至最大极限位置。


拆下伺服马达。
安装：
安装说明：

安装偏心轴的调整马达时，必须为啮合部位均匀地涂抹一层薄薄的润滑脂 Longtime PD-1 耗材概述 4.1。

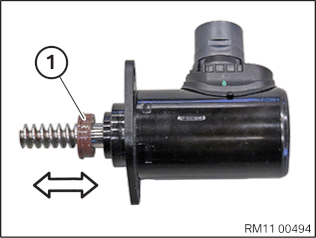

沿箭头方向拔下密封件 (1)，进行更换。
提示：

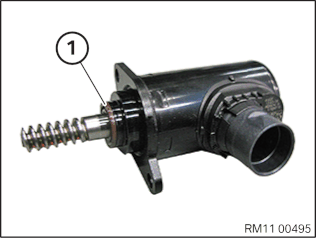

将密封件 (1) 压入壳体上直至极限位置。

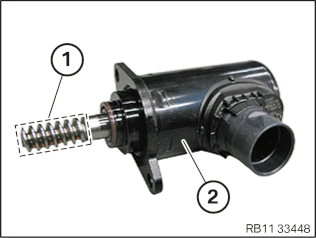

为偏心轴 (2) 调整马达的啮合部位 (1) 在 标记的区域 内涂抹油脂。
零件：润滑脂
装入伺服马达 (1) 直至啮合。
用转换棘轮 (2) 和 4 mm 内六角扳手将伺服马达 (1) 沿箭头方向旋入，直至极限位置。
拧紧螺栓 (1)。
拧紧扭矩： 11 37 2AZ。
连接插头 (1)。
提示：

仅可通过诊断 学习偏心轴调整马达的极限位置。
诊断路径：服务功能 -> 驱动装置 -> 发动机电子系统 -> 匹配程序 -> 学习电子气门控制系统极限位置。


所需的修整：
  • 安装 隔音板。
