11 42 020
拆卸和安装/更换主油路机油滤清器 (B38A)
有烫伤危险！
只有当发动机已冷却时，才能进行此项操作。
回收：
盛接并妥善处理放出的冷却液。
遵守当地的废弃物处理规定。
需要的准备工作：
-
断开
负极蓄电池导线
-
拆下
机组防护板
-
拆下
推力缓冲区(仅 F57)
-
排放
冷却液
-
松开
空调压缩机并置于一侧
仅限于 F56 美规和热带国家规格：

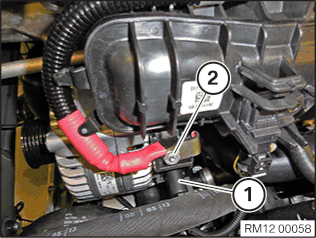

松开并拔下插头 (1)。
松开螺母 (2)，并将蓄电池正极导线从发电机上拆下。

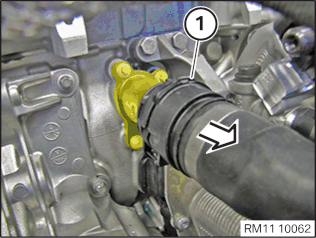

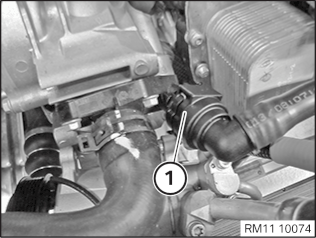

松脱并拔下冷却液软管 (1)。
提示：
为使图示更清楚，拆下进气集气箱。

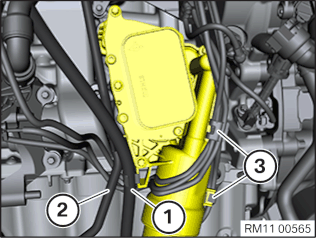

将正极导线 (1) 从主油路机油滤清器松脱。
松脱主油路机油滤清器的燃油箱排气管 (2)。
松脱主油路机油滤清器的发动机电线束 (3)。

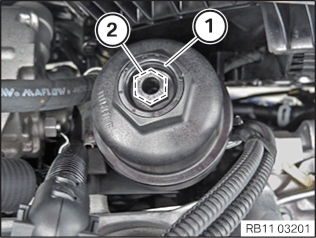

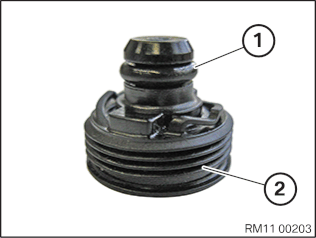

松开六角段(2)处的放油螺塞(1)。
让机油滴完。
注意！
水箱有损坏危险！

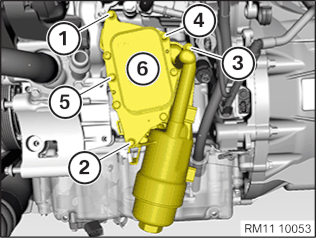

必须向上拆下主油路机油滤清器 (6)！
按照
5 -1 的顺序松开螺栓。
将主油路机油滤清器 (6) 朝上拆卸。
图像 B37。
注意！
用专用工具
11 4 470 将曲轴箱和主油路机油滤清器内的密封残余物清除。
不得采用切削工具（例如研磨带）。
不得有颗粒物或杂质进入介质开口。
油中的冷却液或杂质颗粒可能会导致发动机损坏，例如连杆轴承损坏。
使用专用工具
11 6 480 转动发动机，直至发动机油在主油路机油滤清器区域从油道中流出。
安装说明：
所有密封面和密封件都必须已清洁且无油。

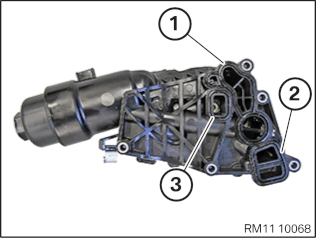

更新密封件 (1 - 3)。
在更新时：
改装
油-水热交换器。
检查密封件 (1 - 3) 的位置是否正确。

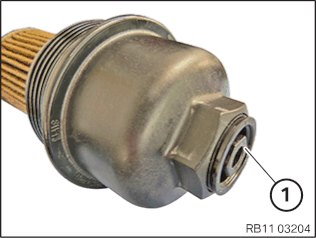

更新螺栓及O形环(1)。
零件：螺栓及O形环(1)。
在 O 形环 (1) 上涂发动机油浸润。

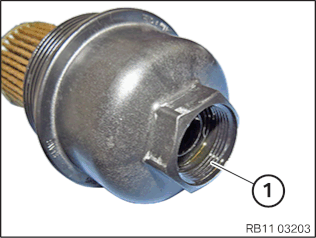

装配前，务必用原装BMW制动器清洁剂(零件号码：83 19 2 365 214)清洁螺纹(1)！
螺纹上不得残留任何发动机油！
注意！
有损坏危险！
弹性体(O形环)禁止与制动器清洁剂接触！
必须让制动器清洁剂完全风干，必要时用压缩空气吹干。
注意！
水箱有损坏危险！
必须向上拆下主油路机油滤清器 (6)！
从上方安装主油路机油滤清器 (6)。
按照
1 -5 的顺序拧紧螺栓。
拧紧力矩：
11 42 3AZ。
图像 B37。
拧紧六角段(2)处的放油螺塞(1)。
拧紧力矩
11 42 2AZ。
将发动机电线束 (3) 嵌入到主油路机油滤清器上。
将燃油箱排气管 (2) 嵌入到主油路机油滤清器上。
将正极导线 (1) 嵌入主油路机油滤清器。
插上插头 (1)。
必须听到插头 (1) 嵌入的声音。
蓄电池正极导线连接发电机。
拧紧螺母 (2)。
拧紧力矩
12 52 2AZ。
插上冷却液软管 (1)。
必须听到锁止件嵌入的声音。
提示：
为使图示更清楚，拆下进气集气箱。

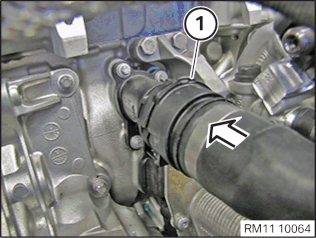

插上冷却液软管 (1)。
必须听到锁止件嵌入的声音。
检查油位：
必要时加注发动机油。
检查机油滤清器盖和油底壳螺旋塞的密封性。
