11 61 362 拆卸和安装和更新右侧增压空气导管(B38A)
安全提示：
  • 压力管泄漏时废气涡轮增压器 有损坏危险！
需要的准备工作：

  • 拆下右前 轮罩盖。
  • 拆卸前部 机组防护板。
  • 拆下 推力缓冲区。 (F57)


拆卸：

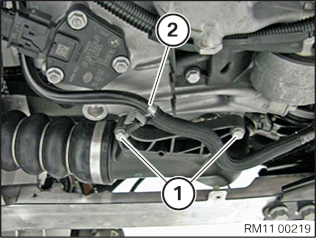

松开螺栓 (1)。
松脱导线 (2)。
提示：

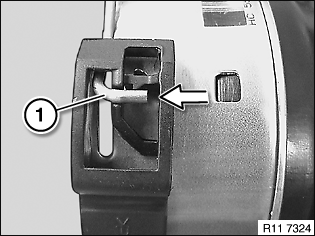

锁止件 (1) 必须嵌入支架中(参见箭头)。

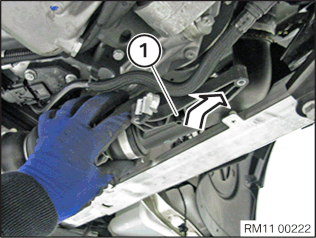

用合适的工具松开两侧的锁止件 (1)。
将增压空气导管从增压空气冷却器上拔下。

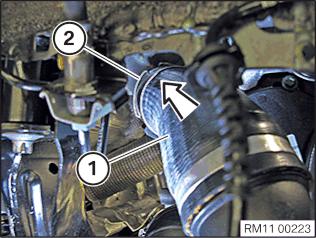

用合适的工具松开两侧的锁止件 (1)。

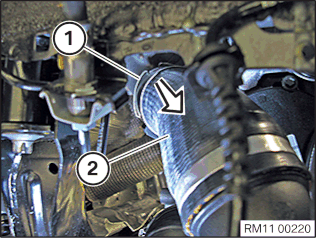

将增压空气导管 (2) 从废气涡轮增压器上拔下。

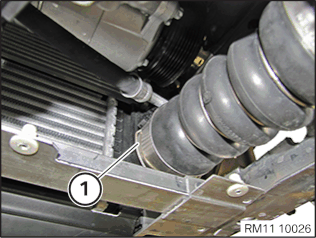

将增压空气导管 (1) 向下拆下。
安装准备：
注意！

增压空气导管泄漏时废气涡轮增压器 有损坏危险！


检查密封唇 (1) 是否损坏。
提示：

如果密封唇(1)受损，必须更新密封件。


安装说明：

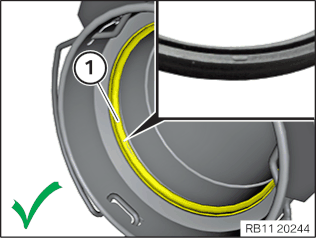

检查密封件 (1) 的正确安装：


密封件 (1) 显示压力管中正确安装。
安装说明：

检查密封件 (1) 的正确安装：


密封件 (1) 显示压力管中 不正确安装。
安装：
将锁止件 (1) 从支架中松开。
锁止件必须嵌入。
安装增压空气导管 (1)。
将增压空气导管 (1) 插到废气涡轮增压器上，直到锁止件 (2) 在两侧嵌入为止。
将增压空气导管 (1) 插到增压空气冷却器上并于两侧嵌入锁止件 (1)。
拧紧螺栓 (1)。
拧紧力矩： 11 00 2AZ。
嵌入导线 (2)。
所需的修整：
  • 安装前部 机组防护板。
  • 安装 推力缓冲区。 (F57)
  • 安装右前 轮罩盖板。
  • 检查增压段的密封性。
  • 对 DME 进行功能检查。
