24 30 011 拆卸和安装/更换变速箱液压换档机构 (AISIN F21FT)
注意！

完成本项操作之后检查 齿轮油油位。
记录读取的自动变速箱用油量。


注意！

只可使用为该自动变速箱 规定的齿轮油。
否则将严重损坏自动变速箱！
只有当变速箱冷却后才能排放机油。


需要的准备工作：

  • 断开 蓄电池负极导线。
  • 排放 齿轮油。
  • 拆下左侧增压空气导管。
  • 拆卸 集风罩。
  • 拆下 水箱。
  • 拆卸 增压空气冷却器。
  • 拆卸 EGS。


拆卸：

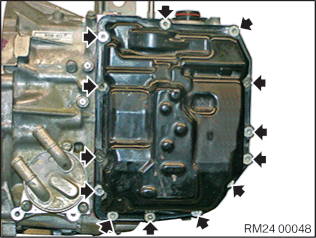

松开螺栓并拆卸盖板。

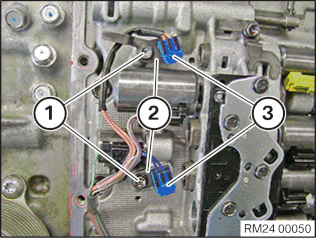

松开螺栓 (1)。
拆下锁止板 (2) 与油温传感器 (3)。

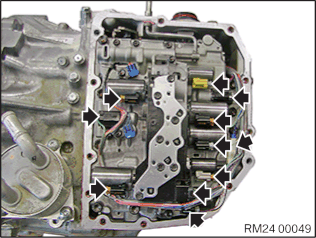

断开电磁阀和调节阀的插头。
注意！

注意电缆敷设。

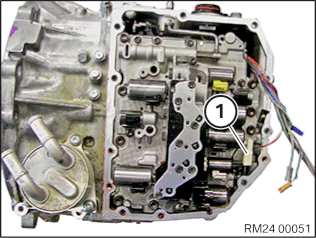

将输出转速传感器插头 (1) 从支架上松开，并将其置于一侧。
注意！

注意插头 (1) 的安装位置。

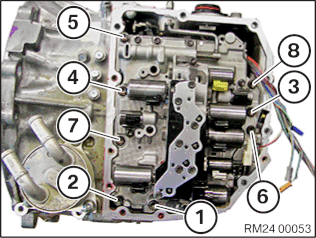

注意！

螺栓长度不同。
号码：3,4,6,7,8 = 21 mm。
号码：2,5 = 31 mm。
号码：1 = 51 mm。


按规定顺序均匀地松开螺栓。

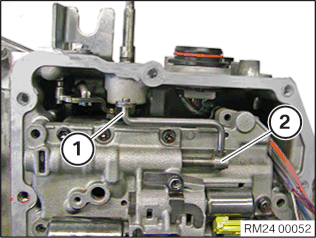

将操纵杆 (1) 从换档轴上脱开。
拆卸换档机构时推入选择滑尺 (2) 并按住。
拆下换档机构。
安装：
将换档机构装到变速箱上。
将选择滑尺  (2) 从换档机构略微拉出。
将操纵杆 (1) 插入换档轴。

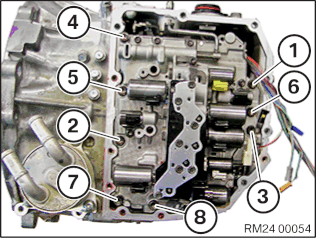

注意！

螺栓长度不同。
号码：1,2,3,5,6 = 21 mm。
号码：4,7 = 31 mm。
号码：8 = 51 mm。


注意！

安装时略微旋入螺栓，校正换档机构并按规定顺序拧紧。


拧紧力矩： 24 30 2AZ。
将输出转速传感器插头 (1) 嵌入支架上。
安装并拧接油温传感器 (3) 与锁止板 (2)。
拧紧力矩： 24 30 3AZ。
注意！

用自动变速箱用油浸润密封件。


连接和嵌入电磁阀和调节阀的插头。
零件：更新螺栓、盖板和液体密封剂。
清洁变速箱的密封面并完全去除密封剂。
涂敷新的液体密封剂。
液体密封剂：参见产品及管理售后服务措施 62281551
装上盖板，然后拧接。
拧紧力矩： 24 30 1AZ。
所需的修整：
  • 安装 冷却器。
  • 安装 集风罩。
  • 安装 增压空气冷却器。
  • 安装左侧 增压空气引导系统。
  • 安装 EGS。
  • 添加 齿轮油。
  • 连接 蓄电池负极导线。
