61 14 ... 更换分电器 (前部)

需要的专用工具：

  • 61 0 316
  • 61 0 317
  • 61 0 325
警告！

注意车辆蓄电池操作的 安全提示。


需要的准备工作：

  • 断开 蓄电池负极导线
  • 拆卸 前部分电器


拆卸：
提示：

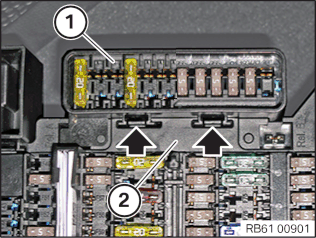

针对所有存在的分电器保险丝模块 (1) 使用该工作步骤。


松开卡子，将分电器保险丝模块 (1) 从分电器 (2) 中取下。
记录保险丝布置和继电器布置，必要时拍照。

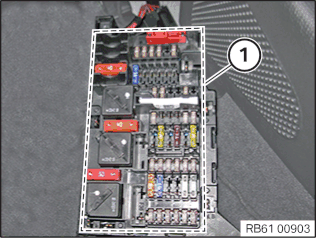

将所有保险丝和继电器从分电器 (1) 中取下。

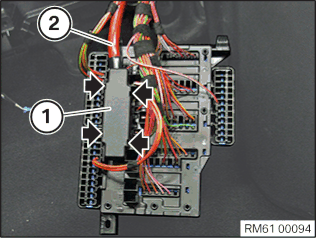

将正极馈线盖板 (1) 从卡子上松开，然后从分电器 (2) 中取下。

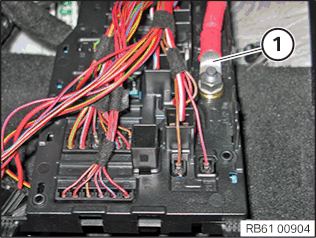

将蓄电池正极导线 (1) 从螺母上松开并取下。
根据线脚编号 (参见分电器背面) 将电缆布置记入表格 (参见最后一步工作步骤) 中，必要时拍照。
注意，如果电缆颜色反复出现，必须再次标记这些电缆。

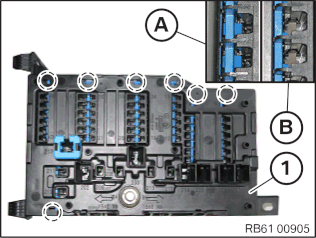

打开分电器和新零件上的所有锁止销。
细节图 (A) 显示锁止销关闭状态，细节图 (B) 显示锁止销打开状态。
借助专用工具 61 0 316、 61 0 317、 61 0 325 拔出配电器上的所有电缆。
安装：
根据记录的线脚编号将电缆插入分电器中。
关闭分电器上的锁止销。
细节图 (A) 显示锁止销关闭状态，细节图 (B) 显示锁止销打开状态。
旋转分电器。
将蓄电池正极导线 (1) 拧紧到螺母上。
拧紧力矩  61 14 2AZ。
将正极馈线盖板 (1) 连接到分电器 (2) 上。
提示：

注意正极馈线盖板 (1) 是否正确固定、卡止。


根据记录的布置图将所有保险丝和继电器连接到分电器 (1) 中。
提示：

针对所有存在的分电器保险丝模块 (1) 使用该工作步骤。


将分电器保险丝模块 (1) 连接到分电器 (2) 中。
提示：

注意正确安装卡入。


所需的修整：
  • 安装 前部分电器
  • 连接 蓄电池负极导线

线脚号码
电缆颜色
线脚号码
电缆颜色
线脚号码
电缆颜色
1
25
202
2
26
203
3
27
204
4
28
205
5
29
206
6
30
207
7
31
208
8
32
209
9
33
210
10
34
211
11
35
217
12
36
13
37
14
38
15
39
16
40
17
41
18
42
19
43
20
44
21
45
22
46
23
47
24
48
