拆卸和安装/更新冷却液蒸发器
注意！
务必注意冷却液软管的正确敷设。因锋利的边缘或刮擦而有损坏的危险。
注意冷却系统上的维修提示！
需要的准备工作：
拆下左
大灯
。
(F54, F55, F56, F57)
拆卸
进气消音器壳
。
拆卸：

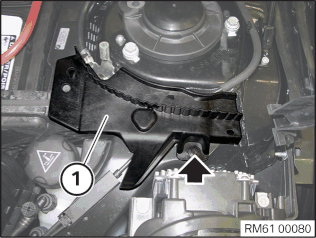

松开膨胀铆钉并取下密封件 (1) 的定位件。

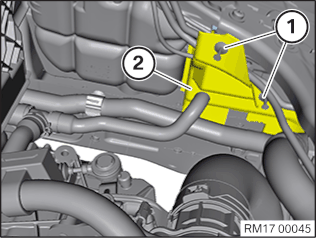

松开螺栓 (1)。
松开螺栓 (1)。
松开螺母 (2)。
松开螺栓 (3)。

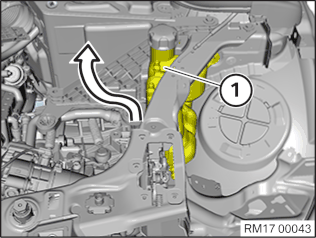

略微抬起左侧锁支架。

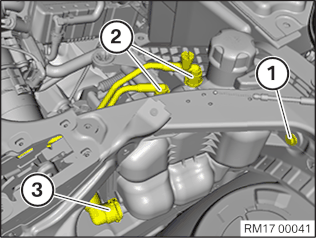

松开螺栓 (1)。
松开并拔下冷却液管 (2)。
解除联锁并拔下冷却液软管 (3)。
盛放并妥善处理排出的冷却液。

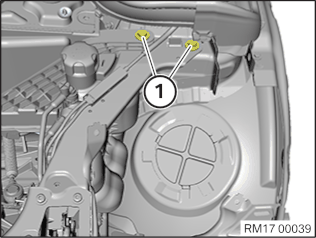

松开膨胀铆钉 (1)。
松开饰件并将其置于一侧。

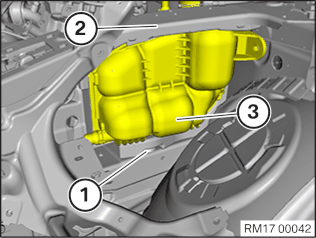

略微抬起左侧锁支架 (2)。
略微向上抬起储液罐 (3)，直至导向销 (1) 从导向件中松开。
注意！
有损坏危险！
注意不要损坏导向销。
沿侧向抽出并拆下储液罐 (1)。
安装：
沿侧向插入储液罐 (1)。

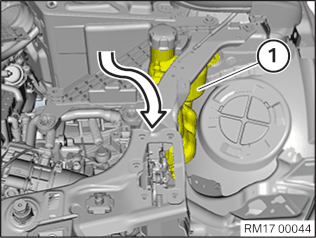

略微抬起左侧锁支架 (2)。
将储液罐 (3) 与导向销 (1) 插入导向件。
拧紧螺栓 (1)。
拧紧力矩
17 10 3AZ。
将冷却液管 (2) 连接在储液罐上。
必须能听到冷却液管 (2) 嵌入的声音。
将冷却液管 (3) 连接在储液罐上。
必须能听到冷却液管 (3) 嵌入的声音。
用膨胀铆钉 (1) 固定饰件 (2)。

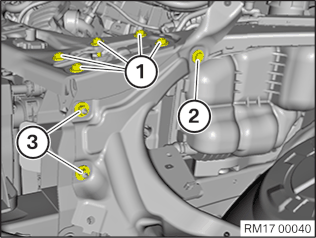

拧紧螺母 (1)。
拧紧力矩
17 10 7AZ。
拧紧螺母 (3)。
拧紧力矩
17 10 6AZ
拧紧螺栓 (2)。
拧紧力矩
17 10 5AZ。
拧紧螺栓 (1)。
拧紧力矩
17 10 8AZ。
接合密封件 (1) 的定位件并利用膨胀铆钉固定。
所需的修整：
安装左侧
大灯
。
(F54, F55, F56, F57)
安装
进气消音器壳
。
添加冷却液。
