16 11 060 拆卸和安装或更新加油管
回收！

松开燃油管路时有燃油排出。准备好容器。
盛接排出的燃油并妥善处理。
遵守当地的废弃物处理规定。


注意！

确保工作场地有足够的通风！
避免皮肤接触 (戴手套)！


需要的准备工作：

  • 将 燃油从燃油箱中抽吸出来。
  • 打开燃油箱盖。
  • 拆卸右后 轮罩饰板 (前部部件)。
  • 拆下右后 底板饰件。


拆卸：
松开软管夹圈 (1)，然后将加注软管 (2) 从燃油箱中拔出。

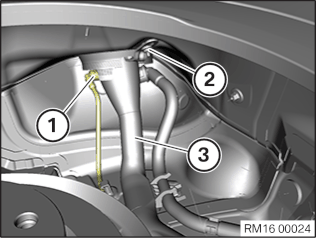

松脱并拔下快速接头 (1)。
松开加油管上的塑料螺母。
松脱并拔下快速接头 (1)。
松开螺母 (2)。
抽出并拆下加油管 (3)。
安装：
插入加油管 (3)。
安装并拧紧螺母 (2)。
安装并卡止快速锁扣 (1)。
安装并卡止快速锁扣 (1)。
安装并拧紧加油管上的塑料螺母。
将加注软管 (2) 安装到燃油箱上。
零件：软管夹圈
拧紧软管夹圈 (1)。
拧紧力矩 16 11 3AZ。
所需的修整：
  • 拆卸右后 轮罩饰板 (前部部件)。
  • 拆下右后 底板饰件。
