41 11 096 更新右侧轮罩前的发动机支架
注意 维修等级 3 工作步骤。
注意 车身概述的内容。
装调作业参见销售服务信息(KSD)中包含的步骤概述(工时代码41 11 096)。
只允许用认可的 点焊机进行维修！
将车辆放在矫直机上。

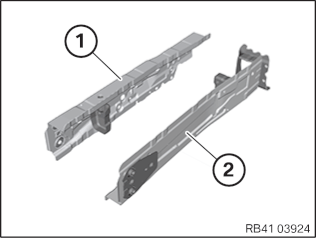

需要下列车身新零件（参见计算机管理零件目录 ETK）：
-
(1) 发动机支架外部
-
(2) 发动机支架内部
拆卸

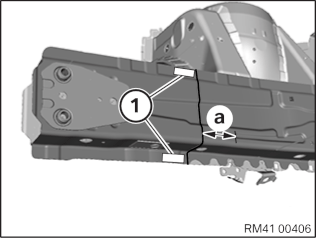

内侧视图：
按照尺寸 a 在切割位置划线并切开。
注意！

偏置的切割位置！
仅限分割外板！


尺寸 a = 距冲压件开始处约 65 mm。
拆开区域(1)内的焊缝。
外侧视图：

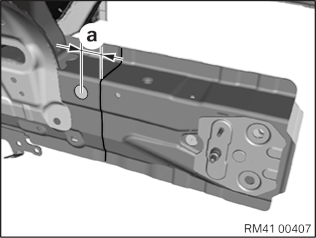

按照尺寸 a 在切割位置划线并切开。
尺寸 a = 约 28 mm，中心孔 ∅ 20 mm。
拆下部分发动机支架。
新件准备
按照车辆的切割位置划分新零件的切割位置并分割。
在切割位置上准备 加强板。
用矫直组件或万用支架装配新零件。
安装
用矫直组件或万用支架安装新零件和加强板。

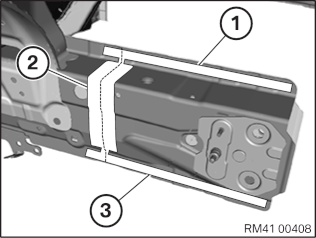

在区域 (1) 至 (3) 对新零件进行焊接。

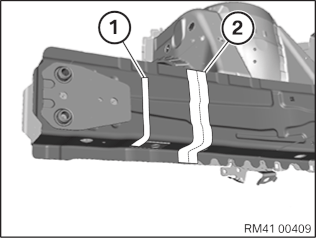

在区域 (1) 和 (2) 对新零件进行焊接。
