13 51 017
拆卸和安装/更换高压泵
警告！
注意气缸盖罩上的警告牌！
断开
蓄电池负极
接线 (拆卸时由于短路有燃烧危险)。
在车门打开的时候，燃油泵自动打开！
在冷却液温度低于 40 °C 时才可在燃油系统上进行安装工作！
注意！
使用面部保护装置和防护手套！
在松开高压管路时，可能发生瞬时、较快速度的燃油溢出！
回收：
松开燃油管路时有燃油排出。
盛接排出的燃油并妥善处理。
遵守当地的废弃物处理规定。
注意！
在燃油高压系统上进行修理工作时，必须注意保持绝对干净！
带入的污物可能导致系统的功能异常！
不允许任何脏物或异物进入系统。
拆卸前清除导线或零件上的污物。
只能使用不起毛的抹布。
用护罩或塞子封闭燃油系统的所有开口。
注意！
点火线圈不允许被燃油污染。
硅酮材料的稳定性会因接触燃油而显著降低，从而可能导致点火线圈失效！
需要的准备工作：
拆卸高压泵和油轨之间的
高压管路
。
拆卸
前悬挂托架
。
(F60)
拆
卸右前轮罩盖。
拆卸：
提示：

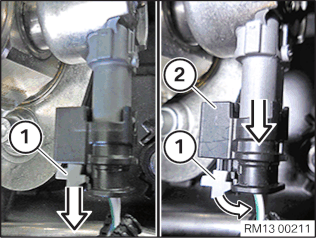

为了拔下高压泵上的插头，必须首先将锁止件 (1) 沿箭头方向拉出，然后向插头外壳方向挤压锁止件(1)，同时拔下插头。

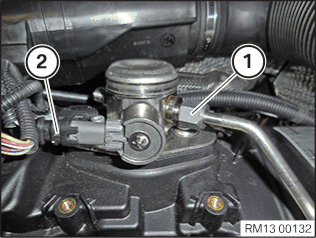

松开并拔下插头 (2)。
松开进油管路的锁紧螺母 (1)。
将进油管路置于一侧。

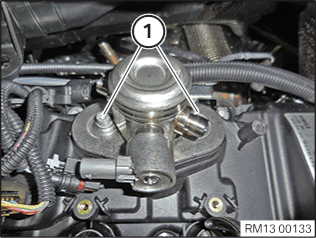

相互松开螺栓 (1)。
拆下高压泵。
在拔下泵时，发动机油可能排出，准备好抹布。
安装准备：
安装高压泵前，必须将高压泵驱动装置的凸轮转到
下死点
处。为此必要时通过曲轴中心螺栓向发动机旋转方向转动发动机。

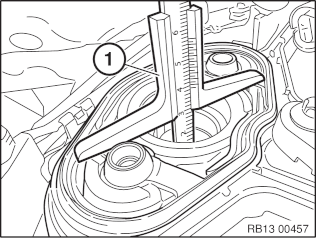

将游标深度卡尺 (1) 贴紧装在高压泵法兰上。
沿发动机旋转方向通过中心螺栓转动发动机，直至在深度游标卡尺上达到凸轮轴的
下死点位置
。
安装：

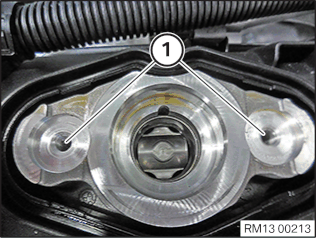

检查高压泵法兰的螺纹 (1) 上是否有密封剂残留物。
通过螺纹 M6 螺纹切削工具清洁螺纹。
应注意，未有污物进入到发动机内。使用合适的工具遮盖住高压泵法兰上的开口。
更新密封件 (1)。
零件：
密封件。
装入高压泵。
使用新螺栓。
固定高压泵螺栓 (1)，并以 90°的步距交替拧紧，否则可能因歪斜而使活塞折断！
拧紧力矩
13 51 1AZ
。
徒手将进油管路的锁紧螺母 (1) 在高压泵上拧紧。
然后拧紧锁紧螺母 (1)。
拧紧力矩
13 53 4AZ
。
将插头 (2) 插到高压泵上。
必须听到插头 (2) 嵌入的声音。
将插头插到高压泵上，直到可以听见锁止件(1)嵌入。
然后将锁止件(1)沿箭头方向嵌入。
所需的修整：
安装油轨和高压泵之间的
高压管路
。
安装
车顶撑杆
。
(F60)
安装左前
轮罩盖
。
连接
蓄电池负极导线
。
