13 53 180 拆卸和安装/更换油轨与高压泵之间的高压线
警告！

注意气缸盖罩上的警告牌！
断开 蓄电池负极接线（拆卸时由于短路有燃烧危险）。
在车门打开的时候，燃油泵自动打开！
在冷却液温度低于 40 °C 时才可在燃油系统上进行安装工作！


注意！

使用面部保护装置和防护手套！
在松开高压油管时，可能发生瞬时、较快速度的燃油溢出！


回收：

松开燃油管路时有燃油排出。
用一个合适的储液罐收集排出的燃油并妥善处理。
遵守当地的废弃物处理规定。


注意！

在燃油高压系统上进行维修工作时，必须注意保持绝对干净！
带入的污物可能导致系统的功能异常！
  • 不允许任何脏物或异物进入系统。
  • 拆卸前清除导线或零件上的污物。
  • 只能使用不起毛的抹布。
  • 用护罩或塞子封闭燃油系统的所有开口。


注意！

点火线圈不允许被燃油污染。
硅酮材料的稳定性会因接触燃油而显著降低，从而可能导致点火线圈失效！
用合适的物品遮盖点火线圈。


需要的准备工作：

  • 拆下 隔音板。
  • 拆卸 进气滤清器壳。
  • 拆卸 点火线圈。
  • 拆卸 前悬挂托架。 (F60)


拆卸：
松开螺栓 (1)。
将电线束从气缸盖罩上松开。

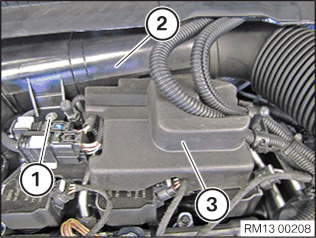

松开螺栓 (1)。
将纯空气管道(2)稍稍向后移动，并将隔音装置(3)从高压泵上拆卸。
提示：

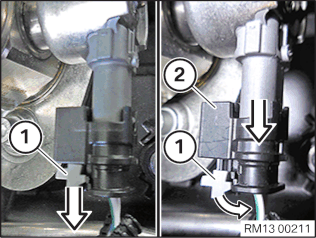

为了拔下高压泵上的插头，必须首先将锁止件 (1) 沿箭头方向拉出，然后将锁止件 (1) 沿箭头方向挤压，同时拔下插头 (2)。

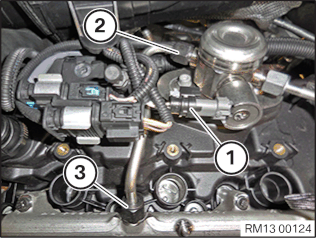

松开并拔下插头 (1)。
松开锁紧螺母 (2) 和 (3)。
松开并拆下高压泵和油轨之间的高压管路。
安装：
首先将高压管路安装在油轨上，然后将高压管路安装在高压泵上。
首先用手拧紧油轨上的锁紧螺母(3)。
然后用手拧紧高压泵上的锁紧螺母(2)。
首先拧紧油轨上的锁紧螺母 (3) 至拧紧力矩。
拧紧力矩 13 53 6AZ 。
然后拧紧高压泵上的锁紧螺母 (2) 至拧紧力矩。
拧紧力矩 13 53 6AZ。
将插头 (1) 插到高压泵上。
必须听到插头 (1) 嵌入的声音。

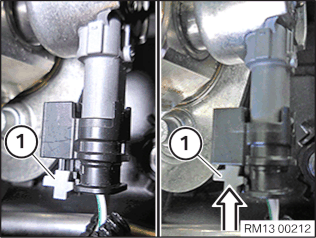

将插头插到高压泵上，直到可以听见锁止件(1)嵌入。
然后将锁止件(1)沿箭头方向嵌入。
安装隔音装置(3)。
安装纯空气管道 (2)。
拧紧螺栓  (1)。
拧紧力矩： 13 71 6AZ。
将电线束装到气缸盖罩上。
拧紧螺栓 (1)。
所需的修整：
  • 安装 点火线圈。
  • 安装 进气消音器壳。
  • 安装 隔音板。
  • 安装 车顶撑杆。 (F60)
