37 11 032 更换左前或右前麦克弗逊 (McPherson) 式烛式独立悬架 (EDC)

需要的专用工具：

  • 31 3 340
  • 31 2 230
  • 2 240 516
  • 2 364 829
  • 31 3 341
  • 2 240 482
  • 2 364 828
  • 2 240 486
  • 2 240 487
  • 2 412 607
  • 2 240 490
  • 2 360 213
注意！

-
在更换麦克弗逊 (McPherson) 式烛式独立悬架时，也更新辅助减震器！
-
在左侧和右侧 混合安装旧的零件号码 (6 884 xxx) 和新的零件号码 (5 A0x xxx) 的 减震支柱止推轴承是 不允许的！必要时更新左侧和右侧减震支柱止推轴承（ 参见电子零件目录）。


警告！

每次使用专用工具 31 3 340 前必须仔细通读相应的车主手册！
必须 严格遵守使用说明中包含的安全提示和说明！
不遵守安全提示和说明存在严重身体 / 健康伤害和财产损失的危险！


注意！

  1. 只能使用 BMW 认可的专用工具！
  2. 每次使用前都必须检查专用工具有无缺陷、改变和功能是否完好！
  3. 不得使用损坏 / 改变了的专用工具！
  4. 不得对专用工具进行任何更改！
  5. 这些专用工具仅用于夹紧和松开圆柱形和锥形底盘弹簧！
  6. 保持专用工具干燥、清洁，并且除丝杆之外无油脂！
  7. 禁止使用冲击式螺丝起子！
    有造成减震器内部损坏的危险！
  8. 螺旋弹簧不得夹紧至限位！


需要的准备工作：

  • 拆卸 前部减震支柱 (EDC)。


拆卸
松开螺母 (2)。
拉出螺栓 (1)。
拆下制动软管支架。
用专用工具 31 2 230 将摆动轴承撑开。
将减震支柱 (3) 从摆动轴承中取出。
注意！

螺旋弹簧有损坏危险！
应用前：检查保护衬垫是否磨损，必要时进行更新。
使用损坏的保护衬垫会导致螺旋弹簧损坏。这样可能导致螺旋弹簧断裂(锈蚀)！


压盘 2 240 516 务必使用保护衬垫 2 364 829 。
将专用工具  31 3 341 夹紧到虎钳中。
将专用工具  2 240 516 和  2 240 482 放在专用工具 31 3 341 上，直到可以感觉到和听到锁止销 (1) 嵌入。
将定心环 2 364 828 装入定位板 2 240 482 中。
检查专用工具 2 240 516 和 2 240 482 及定心环 2 364 828 的位置，必要时进行校正。
将专用工具 31 3 341 置于尺寸 A。
尺寸 A：155 - 160 mm
在定位板上装配制动器：
使夹具 2 240 486进入正确位置/孔：
-
通过孔 7 和 15 进行螺栓连接
转动定心环 2 364 828，直到可将支座 2 240 486 拧入规定的位置。
将带定位板和定心环的夹具用螺栓 (1) 手动拧紧！
将螺旋弹簧清洁干净！
弹簧片必须保持无油脂、无灰尘、干燥。

将减震支柱挂入弹簧张紧器。
警告！

止推轴承的导向销 (1) 必须与定心环  2 364 828 的凹口匹配。
止推轴承必须完全紧贴在定心环  2 364 828 上。
下部弹簧螺旋必须完全位于专用工具  2 240 516 的凹口中！


注意！

螺旋弹簧有损坏危险！
应用前：检查保护衬垫是否磨损，必要时进行更新。
使用损坏的保护衬垫会导致螺旋弹簧损坏。这样可能导致螺旋弹簧断裂(锈蚀)！


必须将压盘 2 240 487 与保护衬垫 2 412 607 一起使用。
用螺栓 2 240 490 安装压盘 2 240 487！
压盘 2 240 487 上胶的一侧必须位于上部弹簧螺旋上！！
定位减震支柱，确保弹簧端部 (1) 超出压盘  2 240 487 15 mm。
使用 8 Nm 的力矩均匀拧紧螺栓  2 240 490。
注意！

压盘  2 240 487 必须平行于上部弹簧螺旋(1)！
如果弹簧端部开始与压盘相对地扭转，则必须立即中断张紧过程！
必须检查压盘的正确位置以及橡胶涂层并检查压盘是否磨损。


夹紧螺旋弹簧，直至在专用工具 31 3 341 上达到尺寸 B。
尺寸 B：95 - 90 mm
注意！

不得低于尺寸 B！

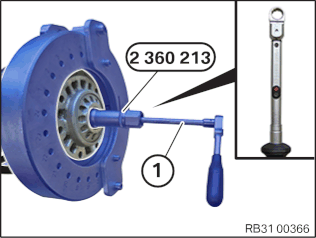

将螺母用专用工具 2 360 213、转换棘轮和加长件以及套筒 SW10 松开。
将减震器从螺旋弹簧中取出。
将下部弹簧垫板 (1) 从减震器中取下。
装配：
检查下部弹簧垫板 (1) 是否损坏，必要时更新。
将下部弹簧基座 (1) 装到弹簧座上。
提示：

注意轴颈(2)在弹簧座孔内的位置是否正确。


检查上部保护管 / 弹簧垫板 (2) 是否损坏，必要时更新。
更新辅助减震器(3)。
零件：辅助减震器
将减震支柱插入夹紧的螺旋弹簧中。
更换螺母。
零件：螺母

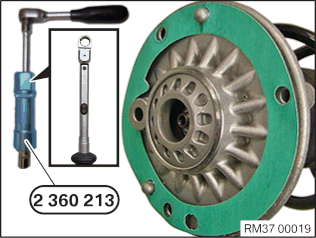

将螺母用专用工具 2 360 213、带加长件的转换棘轮、套筒 SW10 和带梅花扳手插头的扭力扳手 SW21 拧紧。
拧紧扭矩 31 31 2AZ
禁止使用冲击式螺丝起子！
内部减震器损坏危险！
检查保护管的安装位置，必要时进行校正。
下部螺旋弹簧的末端 (1) 必须紧贴在弹簧座的挡块 (2) 上。
将所有组件相互正确对正，然后松开螺旋弹簧。
用专用工具 31 2 230 将摆动轴承撑开。
通过间隙将摆动轴承与减震支柱 (3) 背面的定位销对齐，并推入到极限位置。
定位制动软管支架。
更新螺栓 (1) 和螺母 (2)。
零件：螺栓和螺母
插入螺栓 (1)。
拧紧螺母 (2)。
拧紧扭矩  31 31 3AZ
所需的修整：
  • 安装 前部减震支柱 (EDC)。
