41 34 060 拆卸范围 - 替换尾板外部件和内部件
提示：

由于不同的发动机和装备系列，不考虑所有部件。
下述列表原则上说明拆卸顺序。



  • 完整拆卸排气装置 (工时号码：18 00 020)
  • 拆卸后消音器隔热板
  • 拆卸保险杠饰件（工时代码：51 12 156)
  • 拆卸保险杠支架（工时代码：51 12 050)
  • 拆卸左后和右后保险杠导向件 (工作编号：51 12 828)
  • 拆卸行李箱底板饰件 (工时号码：51 47 101)
  • 拆卸行李箱左侧轮罩饰板 (工时号码：51 47 151)
  • 拆下行李箱右轮罩饰板 (工时号码：51 47 161)
  • 拆下上部尾板挡板 (工时号码：51 46 050)
  • 拆卸和安装后行李箱盖锁闩 (工时号码：51 24 130)
  • 松开后行李箱盖密封件

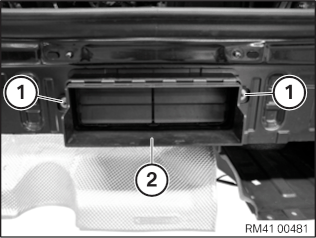

松开螺栓 (1) 并拆下导轨槽 (2)。

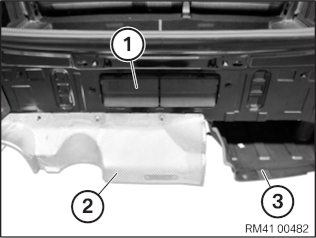

松开卡子，拆下车尾排气装置(1)。
松开螺母并拆下隔热板 (2)。
松开螺母并拆下底板饰件 (3)。
安装说明：

车尾排气装置不得损坏！（水密性）
在安装时，必须听到所有卡子嵌入的声音。
