62 30 530 更新组合式视窗(平视显示系统)

需要的专用工具：

  • 64 1 020
  • 00 9 030
注意！

注意有关静电损坏防护 (ESD 防护)的说明。


注意！

有损坏危险！
不要刮坏平视显示系统的玻璃。


需要的准备工作：

  • 拆下 前视投影显示屏的饰板
  • 连接诊断系统。


拆卸：

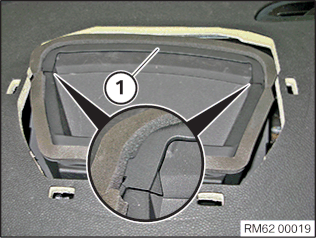

沿箭头方向翻开服务阀门 (1)。
提示：

将服务阀门 (1) 借助专用工具 64 1 020 在侧面松开。

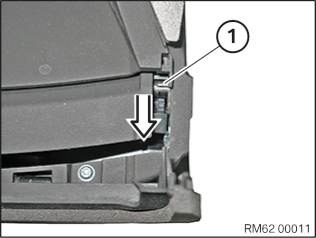

用专用工具 00 9 030 沿箭头方向打开两侧锁止件 (1)。

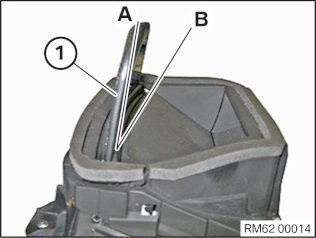

利用诊断系统将组合式视窗 (1) 调到维修位置 (B)。

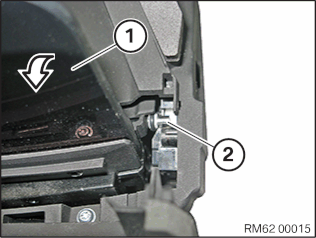

沿箭头方向将组合式视窗 (1) 从平视显示系统 (2) 中抽出。
安装：

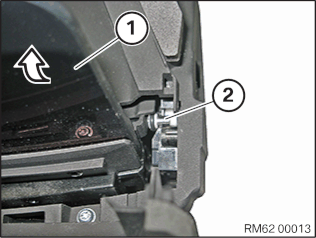

沿箭头方向将组合式视窗 (1) 穿入平视显示系统 (2) 中。
利用诊断系统将组合式视窗 (1) 装入平视显示系统中。
用专用工具 00 9 030 沿箭头方向关闭两侧锁止件 (1)。

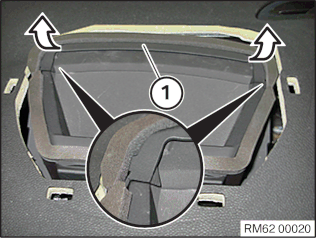

沿箭头方向关闭服务阀门 (1)。
提示：

注意将服务阀门 (1) 正确嵌入。


所需的修整：
  • 安装 平视显示系统挡板
