41 12 557 更新中部行李箱底板 (已拆下尾板)
注意 车身概述的内容。
注意 维修等级 2 的工作步骤！
拆卸车辆

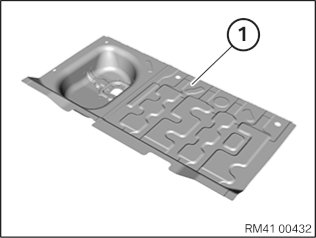

需要下列车身新零件（参见计算机管理零件目录 ETK）：
-
(1) 行李箱底板

需要下列 消耗性材料：
材料
数量
粘结剂 K5a
2
盲铆钉 N3
25
EMV 螺栓
5
清洁剂 R1
1
密封剂 D1

拆卸：

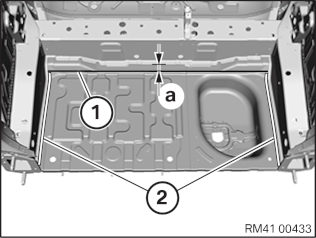

按尺寸 a 划出切割位置  (1) 并锯开。
尺寸 a = 距横梁的部件边缘 25 mm。
拆开区域（1）内的焊缝。
拆下行李箱底板。
提示：

新零件将在切割位置区域 (1) 中重复安装。


新件准备：
按照车上的切割位置 + 15 mm 材料余量在新零件上标出切割位置并断开。
与尾板结合装配并固定行李箱底板。
在区域(1) 和(2) 内，为盲铆钉加工 直径 4.2 mm 的孔。
区域
数量
1
11
2
各 7
拆下新零件并去掉孔的毛刺。
注意！

不要在粘结面区域内磨削或磨平新零件和车身！


安装行李箱底板：
用 R1清洗剂清洁 所有粘结面！

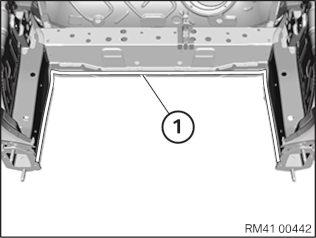

在粘结面(1)上涂敷粘结剂。

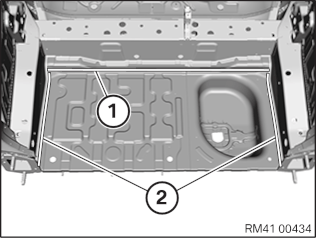

安装行李箱底板，并在区域 (1) 和 (2) 用盲铆钉 N3 进行铆接。
去除多余的粘结剂。
注意！

不要使用含溶剂的清洗剂。

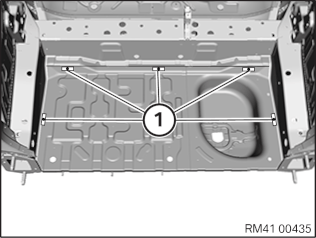

在粘结剂硬化后，在区域（1）内安装 5 个 EMV 螺栓。
