41 34 038 更换尾板外部件
注意 车身概述的内容。
注意 维修等级 2 操作步骤！
拆卸车辆。
需要下列新零件(参见计算机管理零件目录 ETK)：
-

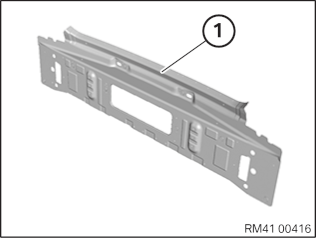

(1) 尾部饰件

需要下列 消耗性材料：
材料
数量
粘结剂 K5b
1
盲铆钉 N3
18
冲孔铆钉 N4
24
EMV 螺栓
7
空腔防腐除蜡剂
1
清洁剂 R1
1
密封剂 D1
1
拆卸
主要操作以左侧为例描述。右侧与之相同。

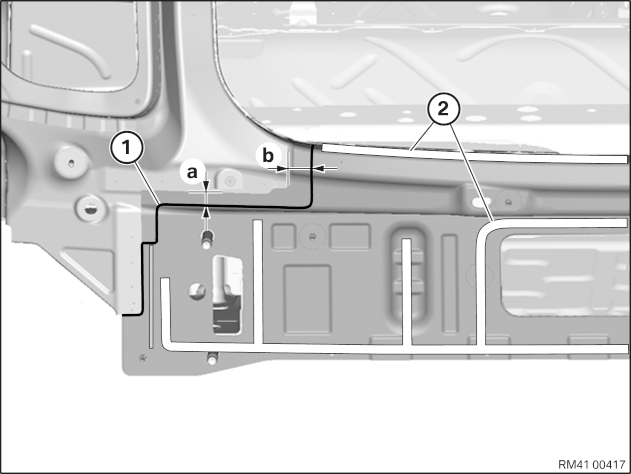

根据规定的尺寸划出切割位置 (1) 并锯开。
注意！
仅限分割外板！
尺寸 a = 距侧围的部件边缘约 15 mm。
尺寸 b = 距侧围的部件边缘约 20 mm。
脱开在区域 (2) 的焊缝，并取下车尾饰板。
新件准备

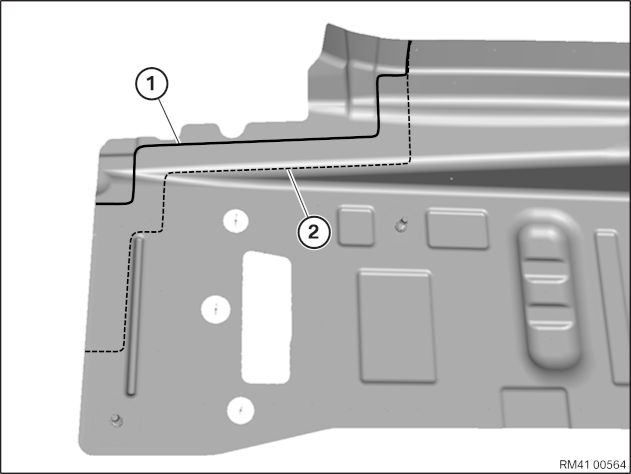

按照车辆上的切割位置给新零件划出切割位置 (1)，带有 + 15 mm 的材料余量，并将其切开。
(2) = 车上的切割线。

调整车尾饰板并固定。

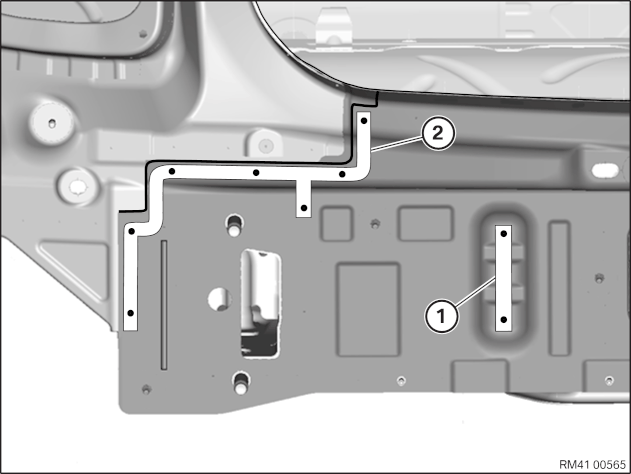

在区域 (1) 和 (2) 内加工直径 4.2 mm 的盲铆钉孔。
区域
数量
1
2
2
7
重新拆卸新零件并去掉孔的毛刺。
注意！

不要在粘结面区域内磨削或磨平新零件和车身！


安装：
用清洗剂 R1 清洁新零件上和车辆上的 所有粘结面！

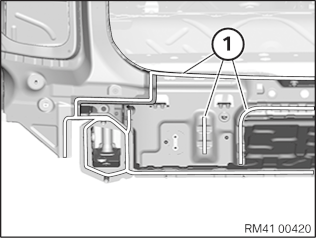

在粘结面(1)上涂敷粘结剂。
安装尾部饰件并用盲铆钉铆接。

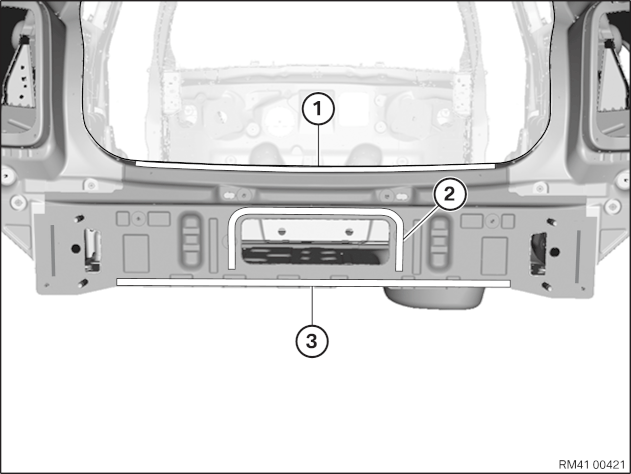

在区域(1)至(4)内用冲压铆钉 N4 铆接尾部饰件。
区域
数量
1
8
2
7
3
9
为了固定车尾饰板，安装保险杠饰板支架。
注意！

避免排出的粘结剂与横梁发生接触！
不要使用含溶剂的清洗剂！

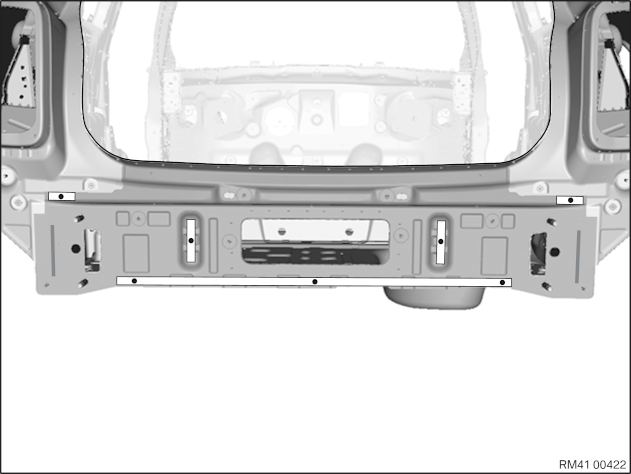

待粘结剂硬化后，在所描述的区域  安装 7 个 EMV 螺栓。
