34 21 745
更新左后或右后制动钳
需要的准备工作：
注意
一般说明
。
拆下车轮
。
拆卸：
将制动踏板杆完全压到底并用踏板固定件固定。
提示：
当制动管路已重新连接时，才允许松开踏板固定件。
这可以防止当制动管路打开后制动液从储液罐溢出，使空气进入制动系统。
注意！

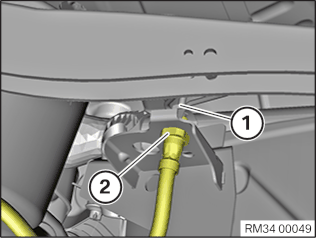

固定制动软管的方头 (2)，确保弓形托架中的连接件不会转动。
将制动软管从制动管路 (1) 上松开。

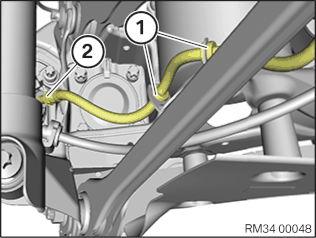

将制动软管从支架 (1) 上取下。
松开制动钳上的制动软管 (2)。

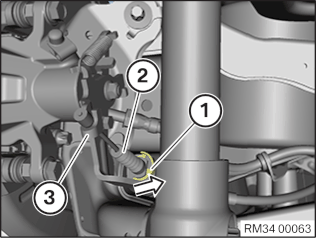

将防松夹 (1) 沿箭头方向拔下。
将驻车制动器拉线 (2) 从制动钳上的操纵杆 (3) 中取下。
向下抽出手制动器拉线 (2)。

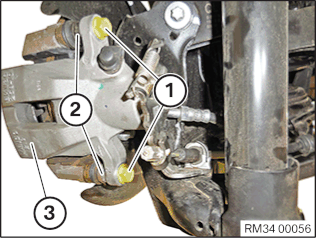

松开导向螺栓 (1)。
如有必要，在六角段 (2) 上固定。
拆下制动钳 (3)。
安装：
安装制动钳 (3)。
放上导向螺栓 (1) 并拧紧。
如有必要，在六角段 (2) 上固定。
更换导向螺栓。
拧紧力矩
34 21 3AZ
。
将手制动器拉线 (2) 从下部穿入。
安装防松夹 (3)。
将手制动器拉线 (2) 挂入到制动钳上的操纵杆 (1) 中。
注意！
必须注意正确铺设制动软管！
将制动软管 (2) 安装到制动钳上。
注意！
制动软管先在制动钳上拧紧。
制动软管安装时不允许扭转，且绝不能靠在车身的固定件上。
拧紧制动软管 (2)。
拧紧力矩
34 32 3AZ
。
将制动软管装入支架 (1) 中。
注意！
固定制动软管的方头 (2)，确保弓形托架中的连接件不会转动。
将制动软管安装到制动管路 (1) 上并拧紧。
拧紧力矩
34 32 1AZ
。
拆除踏板固定件。
所需的修整：
制动系统排气。
安装
车轮
。
